جدول مقایسه قطعات اصلی هیدروکن
نام قطعه | نقش در دستگاه | جنس مناسب | علائم خرابی | زمان تقریبی تعویض |
بوش برنجی هیدروکن | کاهش اصطکاک و روان سازی حرکت شفت | آلیاژ برنجی مقاوم با درصد مس بالا | افزایش حرارت، صدای غیرعادی، لرزش محور | هر ۶ تا ۱۲ ماه |
منتل هیدروکن | خرد کردن سنگ در تماس با کانکیو | فولاد منگنزی ضد سایش | کاهش راندمان خردایش، تغییر سایز خروجی | پس از خوردگی بیش از ۳۰٪ سطح |
کانکیو هیدروکن | سطح ثابت مخروطی برای کنترل اندازه خروجی | فولاد منگنزی مقاوم در برابر سایش | لب پریدگی، ترک یا ناصافی سطح | در صورت تغییر شکل یا ساییدگی زیاد |
انتقال نیرو از موتور به بخش خرد کننده | فولاد آلیاژی سخت کاری شده | لرزش شدید، تاب یا خوردگی محور | در صورت تاب یا خوردگی شدید | |
باتم شل | نگهدارنده محور و بوشها در پایین دستگاه | چدن یا فولاد ریخته گری دقیق | نشتی روغن، ترک در بدنه | در صورت ترک یا نشتی غیرقابل تعمیر |
تاپ شل | نگهدارنده کانکیو و بخش بالایی دستگاه | فولاد ریخته گری مقاوم در فشار بالا | شکستگی لبهها، تغییر تراز یا نشتی | هنگام تغییر شکل یا خرابی محل اتصال |
فیلتر روغن هیدروکن | پاکسازی روغن از ذرات و آلودگیها | فیلتر کاغذی فشرده با توری داخلی | افت فشار روغن، افزایش حرارت | هر ۱۰۰ ساعت کارکرد دستگاه |

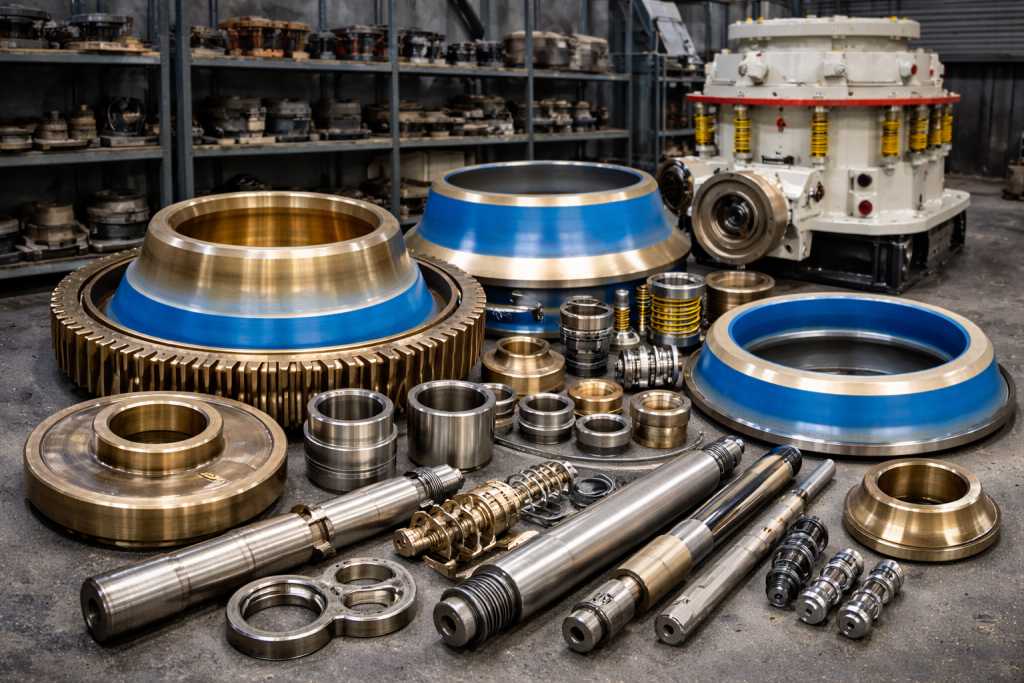

معرفی قطعات اصلی هیدروکن
1. بوش برنجی هیدروکن
بوش برنجی هیدروکن یکی از قطعات کلیدی در سیستم حرکت شفت اصلی است که وظیفه کاهش اصطکاک و جلوگیری از سایش بین قطعات فلزی را بر عهده دارد. این بوش با قرار گرفتن درون باتمشل، باعث حرکت نرم محور اصلی و افزایش عمر مفید دستگاه میشود. کیفیت آلیاژ برنجی مورد استفاده در ساخت این قطعه اهمیت بالایی دارد، زیرا در صورت استفاده از جنس نامرغوب، هم دمای دستگاه بالا میرود و هم احتمال قفل شدن محور اصلی وجود دارد.
نکات فنی مهم:
- کاهش اصطکاک و جلوگیری از لرزش محور اصلی
- جنس از آلیاژ برنجی مقاوم با درصد مس بالا (برای انتقال بهتر حرارت)
- علائم خرابی شامل: ایجاد صدای غیرعادی، افزایش حرارت و لرزش در مرکز دستگاه
- زمان تعویض هر ۶ تا ۱۲ ماه بسته به میزان کارکرد و نوع سنگ
- بوش برنجی اصلی وزن بالاتر و سطح پرداخت صیقلیتری دارد؛ نمونههای متفرقه زودتر ساییده میشوند
2. منتل هیدروکن
منتل هیدروکن یکی از مهمترین قطعات سایشی دستگاه است که در بخش متحرک سنگ شکن نصب میشود. وظیفهی اصلی آن، خرد کردن سنگ بین خود و کانکیو است. جنس منتل معمولاً از فولاد منگنزی ضد سایش ساخته میشود تا در برابر فشار و ضربه مقاومت بالایی داشته باشد. در صورت ساییدگی یا خوردگی منتل، کیفیت خردایش کاهش یافته و دانهبندی محصول نهایی بههم میریزد، بنابراین بازدید و تعویض دورهای آن ضروری است.
نکات فنی مهم:
- خرد کردن سنگ با حرکت رفت و برگشتی در تماس با کانکیو
- جنس از فولاد منگنزی با سختی بالا و مقاومت در برابر ضربه
- علائم خرابی شامل: کاهش راندمان خردایش، تغییر سایز خروجی و لرزش دستگاه
- تعویض پس از مشاهده خوردگی بیش از ۳۰٪ سطح
- سطح داخلی منتل اصلی صاف و یکدست است؛ نمونههای متفرقه معمولاً زبری یا تخلخل دارند
حتما به مقاله ی انواع هیدروکن سنگ شکن و تفاوت مدلها سر بزنید.
3. کانکیو هیدروکن
کانکیو هیدروکن در قسمت ثابت بالای سنگ شکن نصب میشود و سطح داخلی مخروطی آن نقش مهمی در تعیین اندازه نهایی خروجی سنگ دارد. کانکیو همراه با منتل عمل خردایش را انجام میدهد و هرگونه خوردگی یا تغییر زاویه در آن باعث کاهش راندمان و آسیب به سایر قطعات سنگ شکن هیدروکن میشود. استفاده از کانکیو با آلیاژ استاندارد، علاوه بر افزایش طول عمر، باعث کاهش مصرف انرژی دستگاه نیز میشود.
نکات فنی مهم:
- سطح ثابت مخروطی برای شکل دهی و کنترل سایز خروجی
- جنس از فولاد منگنزی مقاوم در برابر سایش
- علائم خرابی شامل: ناصافی سطح، ترک یا لب پریدگی در لبهها
- تعویض زمانی که سطح داخلی بیش از حد ساییده یا تغییر شکل دهد
- کانکیو اصلی دارای وزن استاندارد و سطح داخلی صیقلی است؛ نوع غیر اصل معمولاً سبکتر و زبرتر است
4. شفت اصلی هیدروکن
شفت اصلی هیدروکن، محور مرکزی دستگاه است که نیروی چرخشی موتور را به مجموعه خرد کننده منتقل میکند. این قطعه نقش حیاتی در انتقال قدرت، تعادل و دقت عملکرد هیدروکن دارد. هرگونه تاب برداشتگی یا ساییدگی در سطح شفت میتواند باعث لرزش، خرابی بوشها و کاهش راندمان خردایش شود. انتخاب شفت با آلیاژ مقاوم و بالانس دقیق، از الزامات اصلی عملکرد روان دستگاه است.
نکات فنی مهم:
- انتقال نیرو از موتور به مجموعه خرد کننده
- جنس از فولاد آلیاژی سخت کاری شده با مقاومت بالا
- علائم خرابی شامل: لرزش شدید، صدای غیرعادی و کاهش یکنواختی خردایش
- تعویض هنگام مشاهده تاب یا خوردگی در بخش میانی
- شفت اصلی باید وزن استاندارد و تراز دقیق محور داشته باشد؛ نوع متفرقه معمولاً در بالانس خطا دارد
5. باتم شل
باتم شل هیدروکن بخش پایینی پوسته دستگاه است که بوشها، یاتاقانها و محفظه روغن درون آن قرار میگیرند. این قسمت نقش تکیهگاه اصلی محور و اجزای داخلی را بر عهده دارد و فشار زیادی را تحمل میکند. ترک یا تاب در بدنه باتمشل باعث نشتی روغن و از کار افتادن کامل دستگاه میشود، بنابراین دقت در انتخاب جنس و تراش کاری دقیق آن اهمیت زیادی دارد.
نکات فنی مهم:
- نگهدارنده محور و بوشها در بخش پایینی دستگاه
- جنس از چدن مقاوم یا فولاد ریخته گری با دقت بالا
- علائم خرابی از جمله؛ نشتی روغن، تاب پوسته یا شکستگی پایهها
- تعویض در صورت مشاهده ترک یا نشتی غیرقابل تعمیر
- باتم شل اصلی دارای سطح ماشین کاری دقیق و وزن بالاتر از نوع متفرقه است
توصیه می کنم به مقاله ی خرید و فروش هیدروکن دست دوم سر بزنید.
6. تاپ شل
تاپ شل هیدروکن در بخش بالایی دستگاه نصب میشود و وظیفه نگهداری کانکیو و تنظیم فاصله بین منتل و کانکیو را دارد. این قطعه مستقیماً تحت فشار نیروهای خردایش قرار دارد و در صورت هرگونه تاب یا شکستگی، کیفیت خردایش و دانهبندی سنگ به شدت کاهش مییابد. استفاده از تاپ شل اصلی و دقیق تراش خورده، از لرزش و فرسودگی زودهنگام سایر قطعات جلوگیری میکند.
نکات فنی مهم:
- نقش قطعه؛ نگهدارندهی کانکیو و تکیه گاه بخش بالایی دستگاه
- جنس از فولاد ریخته گری مقاوم در برابر فشار
- علائم خرابی از جمله؛ شکستگی لبهها یا تغییر تراز در هنگام کار
- تعویض در صورت تغییر شکل یا نشتی در محل اتصال کانکیو
- تاپ شل اصلی دارای دقت ماشین کاری بالا و سطح یکنواخت است
7. فیلتر روغن هیدروکن
فیلتر روغن هیدروکن قطعهای ساده اما بسیار مهم است که از ورود ذرات فلزی و گرد و غبار به سیستم روغن کاری جلوگیری میکند. خرابی یا گرفتگی فیلتر میتواند باعث بالا رفتن حرارت، فرسایش بوشها و خرابی یاتاقانها شود. استفاده از فیلتر با کیفیت و تعویض به موقع آن، هزینه تعمیرات سنگین دستگاه را کاهش میدهد.
نکات فنی مهم:
- نقش قطعه؛ تصفیه و پاکسازی روغن از ذرات فلزی و آلودگیها
- جنس از فیلتر کاغذی فشرده با توری داخلی مقاوم
- علائم خرابی از جمله: افزایش حرارت، کاهش فشار روغن و آلودگی در باک روغن
- تعویض در هر ۱۰۰ ساعت کارکرد دستگاه یا زودتر در شرایط سخت
- فیلتر اصلی دارای برچسب و کد فنی تولیدکننده است؛ فیلترهای متفرقه معمولاً توری داخلی ضعیف دارند
ما در بخش فروش قطعات هیدروکن، فقط قطعات اورجینال و تأیید شده را عرضه میکنیم تا دستگاه شما با بالاترین راندمان کار کند. تیم فنی ما علاوه بر تأمین قطعات، خدمات کامل تعمیرات هیدروکن را هم انجام میدهد تا خیال شما از عملکرد دستگاه راحت باشد. در نوین کراشر، اعتبار ما بر پایه تجربه، دقت فنی و رضایت مشتریان شکل گرفته است. برای مشاوره یا استعلام قیمت قطعات، کافیست با کارشناسان ما تماس بگیرید.
حتما به مقاله ی چرا نوین کراشر بهترین انتخاب برای خرید هیدروکن است؟ سر بزنید.
نکات خرید قطعات اصلی سنگ شکن هیدروکن در برابر متفرقه
در بازار قطعات سنگ شکن هیدروکن، نمونههای متفرقه زیادی وجود دارد که ظاهراً مشابه قطعات اصلیاند اما در عمل باعث کاهش راندمان و افزایش استهلاک دستگاه میشوند. تشخیص قطعات اصلی از نوع متفرقه، مهمترین مرحله در خرید سنگ شکن هیدروکن است؛ بهویژه برای قطعات سایشی مثل منتل، کانکیو و بوش برنجی که مستقیم با سنگ در تماساند.
نکات کلیدی برای تشخیص قطعات اصلی:
ویژگی | قطعات اصلی هیدروکن | قطعات متفرقه یا تقلبی |
وزن و متریال | ساخته شده از آلیاژ منگنزی یا برنجی استاندارد، وزن بالاتر و دوام بیشتر | متریال ضعیفتر، وزن کمتر، عمر کوتاهتر |
دقت ماشین کاری | سطح صیقلی، یکنواخت و بدون پلیسه یا تخلخل | سطح زبر و ناصاف، احتمال خطا در ابعاد |
کد فنی و بستهبندی | دارای کد حک شده و بستهبندی برندهایی مانند Sanvik، Iran Crusher Parts، Novin Crusher OEM | بدون کد یا با بستهبندی ساده و بدون مشخصات فنی |
ضمانت و خدمات پس از فروش | همراه با گارانتی اصالت و خدمات نصب از فروشندگان معتبر | بدون گارانتی و پشتیبانی پس از فروش |
قیمت | مطابق میانگین بازار و متناسب با کیفیت | قیمت غیرواقعی پایین، احتمالاً بازسازیشده یا غیراصل |
دقت ابعاد و تلورانس | ابعاد دقیق و استاندارد، بدون ایجاد لرزش یا قفل شدن | اختلاف ابعادی حتی در حد چند میلیمتر که موجب آسیب به دستگاه میشود |
برای شناسایی دقیقتر هر قطعه و آشنایی با مشخصات فنی، تصاویر و شماره فنی قطعات اصلی، میتوانید کاتالوگ کامل قطعات هیدروکن را از لینک زیر دانلود کنید. در این کاتالوگ، جزئیات مربوط به منتل، کانکیو، بوش برنجی، شفت، باتم شل، تاپ شل و فیلتر روغن به صورت تصویری و فنی آورده شده است.
سوالات متداول درباره قطعات سنگ شکن هیدروکن
1. عمر مفید قطعات سایشی مثل منتل و کانکیو چقدر است؟
عمر این قطعات به نوع سنگ و حجم تولید بستگی دارد، اما معمولاً بین ۶ تا ۱۲ ماه باید بررسی و در صورت خوردگی بیش از ۳۰٪ تعویض شوند.
2. بوش برنجی هیدروکن چه نقشی در عملکرد دستگاه دارد؟
بوش برنجی با کاهش اصطکاک بین محور و پوسته، حرکت نرم و دقیق شفت را تضمین میکند و مانع سایش زودرس قطعات دیگر میشود.
3. از کجا میتوان قطعات یدکی اصلی هیدروکن را تهیه کرد؟
قطعات اصلی را باید از تأمین کنندگان معتبر مانند نوین کراشر خریداری کرد که قطعات OEM و ضمانت اصالت کالا ارائه میکنند.
4. نشانههای خرابی قطعات هیدروکن چیست؟
افزایش صدا و لرزش، تغییر سایز دانه خروجی، افزایش حرارت یا نشتی روغن از جمله علائم خرابی در قطعات داخلی هیدروکن است.
5. فیلتر روغن هیدروکن چه زمانی باید تعویض شود؟
به طور معمول پس از هر ۱۰۰ ساعت کارکرد یا زمانی که افت فشار روغن مشاهده شود، فیلتر باید تعویض گردد تا از آسیب به بوشها و یاتاقانها جلوگیری شود.
