تعمیر هیدروکن | عیبیابی، تعمیر تخصصی و نگهداری سنگ شکن هیدروکن
اگر هیدروکن شما دچار لرزش غیرعادی، صدای جدید، کاهش ظرفیت خردایش، افزایش دمای روغن یا نشتی شده، بهتر است قبل از ادامه کار، علت مشکل را بررسی کنید. خرابی بوشها، شفت، یاتاقانها، قطعات سایشی و سیستم روغن کاری از مواردی هستند که در صورت بیتوجهی به سایر اجزای دستگاه آسیب میزنند. در تعمیر هیدروکن ابتدا باید عیب را دقیق شناسایی کنید، سپس وضعیت قطعات داخلی، سیستم روغن کاری و تنظیمات دستگاه را بررسی کرده و درباره تعمیر یا تعویض قطعات تصمیمگیری کنید. اگر مشکل را برطرف نکنید و دستگاه با همان ایرادی که دارد، کار کند باعث توقف خط تولید خواهد شد.
علائم نیاز به تعمیر هیدروکن
- افزایش یا تغییر ناگهانی لرزش دستگاه
- ایجاد صدای غیر عادی، زوزه یا کوبش
- کاهش ظرفیت و افت راندمان خردایش
- تغییر غیر عادی در دانهبندی محصول
- افزایش بیش از حد دمای روغن
- کاهش یا نوسان فشار روغن و هیدرولیک
- مشاهده نشتی روغن
- افزایش غیر عادی مصرف روغن
- سایش سریع یا غیرعادی منتل و کانکیو
- گیر کردن یا نوسان غیر طبیعی مخروط متحرک
- افزایش آمپر یا بار غیر عادی الکتروموتور
- ورود فلز یا جسم سخت و ایجاد ضربه یا توقف ناگهانی دستگاه
عیبیابی هیدروکن؛ هر علامت نشانه چیست؟
| علامت | علتهای محتمل | اقدام اولیه |
|---|---|---|
| لرزش شدید | خرابی بوش، شفت، اکسنتر یا شل شدن اتصالات | توقف و بازرسی مکانیکی |
| صدای زوزه یا کوبش | مشکل یاتاقان، چرخ دنده، بوش یا روغن کاری | بررسی منبع صدا و وضعیت روغن |
| افت ظرفیت خردایش | سایش منتل و کانکیو، تنظیم نامناسب CSS یا خوراک نامناسب | بررسی قطعات خردایش و CSS |
| داغ شدن روغن | مشکل گردش روغن، فیلتر، خنک کاری یا بارگذاری | کنترل دما، سطح و مسیر روغن |
| نوسان فشار روغن | خرابی پمپ، شیر، نشتی یا مشکل مدار | اندازهگیری فشار و بررسی مدار |
| نشتی روغن | خرابی آببند، اورینگ، شیلنگ یا اتصالات | شناسایی محل نشتی و رفع آن |
| دانهبندی نامنظم | تغییر CSS، سایش قطعات یا خوراک نامناسب | بررسی تنظیمات و قطعات سایشی |
تعمیر هیدروکن شامل چه بخشهایی است؟
تعمیر هیدروکن فقط به تعویض قطعات سایشی محدود نمیشود.
- تعمیر و بازسازی تاپشل و باتمشل
- بررسی و تعمیر یا تعویض شفت اصلی
- بررسی و تعویض بوشها
- تعمیر و تنظیم سیستم هیدرولیک
- سرویس سیستم روغن کاری
- بررسی و تعویض منتل و کانکیو
- بررسی و تعمیر یا تعویض چرخ دندهها
- بازرسی یاتاقانها و اجزای متحرک
- بررسی و تنظیم CSS
- عیبیابی و رفع لرزش و صدای غیرعادی
- بررسی اکسنتر و مجموعه انتقال حرکت
- تست عملکرد دستگاه پس از تعمیر و اطمینان از عملکرد صحیح مجموعه خردایش
راهنمای گام به گام تعمیر سنگ شکن هیدروکن
پیش از شروع تعمیر، ابتدا دستگاه را از مدار خارج و ایمن سازی کنید، سپس با بررسی علائم خرابی، علت اصلی مشکل را مشخص کنید. مراحل تعمیر هیدروکن به صورت زیر است:
مرحله ۱: بررسی و تعویض روغن هیدرولیک
ابتدا سیستم روغن کاری هیدروکن را باید بررسی کنید، چون کاهش فشار هیدرولیک یا داغ شدن بیش از حد دستگاه یکی از شایعترین مشکلات عملکردی است که در خطوط خردایش سنگهای معدن پیش میآید. این مشکل معمولاً به دلیل فرسودگی یا آلودگی روغن، گرفتگی فیلترها یا کاهش سطح روغن اتفاق میافتد و اگر به موقع این مشکل را برطرف نکنید، باعث سایش شفتها و خرابی قطعات داخلی میشود.
کارهایی که باید انجام دهید:
- سطح روغن را بررسی کنید و در صورت کمبود، روغن مناسب اضافه کنید.
- روغن فرسوده یا آلوده را خارج کرده و با روغن توصیه شده تعویض کنید.
- فیلتر روغن را باز کنید و در صورت گرفتگی آن را تمیز یا تعویض کنید.
- شیلنگها و اتصالات روغن را بررسی کنید تا نشتی نداشته باشند.
- پس از تعویض روغن و فیلتر، سیستم را روشن کرده و فشار و دمای روغن را تست کنید.
مرحله ۲: بررسی و تعویض بوشها و بلبرینگها
حالا باید روی بوشها و بلبرینگهای هیدروکن تمرکز کنید، چون صدای غیرعادی، لرزش یا حرکت نوسانی نامتقارن معمولاً به دلیل فرسودگی یا کمبود روان کاری این قطعات ایجاد میشود. اگر به این مشکل رسیدگی نکنید، به شفت و مخروط فشار اضافی وارد میشود و عمر مفید دستگاه پایین میآید.
کارهایی که باید انجام دهید:
- پوشش محافظ را باز کرده و بوشها و بلبرینگها را مشاهده کنید.
- بوشها و بلبرینگها را از نظر سایش، ترک یا خوردگی بررسی کنید.
- قطعات آسیب دیده را با نمونههای استاندارد جایگزین کنید.
- قطعات جدید را روغن کاری یا گریس کاری کنید تا روان کاری مناسب برقرار شود.
- دستگاه را بدون بار روشن کرده و عملکرد و حرکت نوسانی را تست کنید.
مرحله ۳: تنظیم فشار هیدرولیک و سیستم روغن کاری
در این مرحله باید فشار سیستم هیدرولیک هیدروکن را بررسی و تنظیم کنید تا دستگاه به درستی کار کند. با کاهش یا افزایش فشار، حرکت نوسانی مخروط نامنظم میشود و خردایش سنگها ناقص میماند. این مشکل معمولاً به دلیل تنظیم نادرست شیرهای هیدرولیک، انسداد مسیرهای روغن یا خرابی پمپ اتفاق میافتد.
کارهایی که باید انجام بدهید:
- با استفاده از گیج فشار، فشار کاری سیستم را اندازه گیری کنید.
- شیرهای هیدرولیک را تنظیم کنید تا فشار در محدوده استاندارد قرار گیرد.
- مسیرهای روغن را بررسی کنید و در صورت وجود گرفتگی، آنها را پاکسازی کنید.
- مطمئن شوید پمپ هیدرولیک و سنسورها درست کار میکنند.
- پس از انجام تنظیمات، دستگاه را بدون بار روشن کرده و عملکرد نوسانی مخروط را تست کنید.
مرحله ۴: بررسی و نگهداری شفت و مخروط
شفت اصلی و مخروط هیدروکن را بررسی کنید، زیرا سایش یا تغییر شکل این قطعات باعث کاهش راندمان خردایش و افزایش لرزش دستگاه میشود. معمولاً این مشکلات به دلیل فشار بالا، روغن کاری ناقص یا برخورد مواد سخت ایجاد میشوند و اگر مشکل را برطرف نکنید، بوشها و بلبرینگها آسیب میبینند.
کارهایی که باید انجام بدهید:
- شفت و مخروط را از نظر سایش، ترک یا تابیدگی بررسی کنید.
- در صورت لزوم، شفت را صاف کرده یا تعویض کنید و مخروط را بازبینی کنید.
- مطمئن شوید روان کاری شفت کامل و یکنواخت انجام میشود.
- یاتاقانها و بوشها را همزمان بررسی و در صورت نیاز تعویض کنید.
- پس از انجام تعمیرات، دستگاه را با بار سبک تست کنید و عملکرد نوسانی مخروط را کنترل کنید.
مرحله ۵: بازرسی و نگهداری سیستم روغن کاری هیدروکن
حالا باید کل سیستم روغن کاری هیدروکن را بررسی کنید تا روان کاری شفتها، بوشها و بلبرینگها همزمان انجام شود. سیستم روغن کاری شامل پمپ روغن، فیلترها، شیلنگها، شیرهای کنترل فشار و مسیرهای انتقال روغن است. خرابی یا گرفتگی هر یک از این اجزا باعث کاهش فشار، نوسان در حرکت مخروط و افزایش سایش قطعات میشود.
کارهایی که باید انجام دهید:
- پمپ روغن را بررسی کنید و مطمئن شوید به درستی کار میکند.
- فیلترها را باز کرده و در صورت گرفتگی، تمیز یا تعویض کنید.
- مسیرهای انتقال روغن و شیلنگها را از نظر نشتی و انسداد کنترل کنید.
- شیرهای کنترل فشار را تنظیم کرده و عملکرد آنها را تست کنید.
- سطح و کیفیت روغن در مخزن را بررسی کنید و در صورت نیاز تعویض یا اضافه کنید.
- پس از بررسی، سیستم را روشن کرده و عملکرد روان کاری شفت، مخروط و بوشها را کنترل کنید.
مرحله ۶: عیب یابی نهایی و تست عملکرد کامل هیدروکن
بعد از انجام تمام مراحل تعمیر و نگهداری، عملکرد کلی هیدروکن را بررسی کنید تا مطمئن شوید دستگاه هیچ مشکلی ندارد. این مرحله شامل بررسی حرکت نوسانی مخروط، فشار هیدرولیک، روان کاری شفت و بلبرینگها و صدای دستگاه است. اگر هنوز دستگاه مشکلاتی مانند لرزش غیرعادی، صدای اضافی یا کاهش راندمان را دارد، یعنی یکی از مراحل قبلی را درست انجام ندادید و باید مجدد بررسی کنید.
کارهایی که باید انجام بدهید:
- دستگاه را با بار سبک روشن کرده و حرکت نوسانی مخروط را کنترل کنید.
- فشار هیدرولیک و سطح روغن را دوباره اندازه گیری کنید.
- صدای دستگاه و لرزشها را گوش کنید و هر گونه غیرعادی را ثبت کنید.
- اگر مشکل مشاهده شد، مرحله مربوطه (شفت، بلبرینگ، بوش یا سیستم روغن کاری) را دوباره بررسی کنید.
- پس از اطمینان از عملکرد صحیح، دستگاه را با بار کامل تست کرده و عملکرد خردایش را کنترل کنید.
- نتایج تستها را ثبت کرده و برنامه نگهداری بعدی را طبق دستورالعمل کارخانه تنظیم کنید.
تعمیر یا تعویض قطعات هیدروکن؛ کدام بهتر است؟
همه قطعات هیدروکن شرایط یکسانی برای تعمیر ندارند. شفت و پوسته در صورت داشتن آسیب قابل تعمیر و باقی ماندن در محدوده ابعادی و تلرانسی، با ماشینکاری یا بازسازی به سرویس برمیگردند؛ اما بوش، یاتاقان، منتل و کانکیو پس از رسیدن به حد سایش باید تعویض شوند، چون بازسازی آنها عملکرد و لقی استاندارد مجموعه را تأمین نمیکند. بنابراین انتخاب تعمیر یا تعویض باید برای هر قطعه و بر اساس نوع خرابی انجام شود.
جدول خرابیهای رایج هیدروکن و روش رفع آنها
| خرابی | نشانه اصلی | علتهای محتمل | روش رفع |
|---|---|---|---|
| خرابی بوش | لرزش، صدا یا لقی غیرعادی | سایش، روغن کاری نامناسب | بازرسی و تعویض بوش |
| خرابی شفت | لرزش و افت عملکرد | سایش، تاب یا آسیب مکانیکی | اندازهگیری و تعمیر یا تعویض |
| سایش منتل و کانکیو | تغییر دانهبندی و افت ظرفیت | کارکرد طولانی | تعویض و تنظیم مناسب |
| مشکل روغن کاری | افزایش دما یا افت فشار | آلودگی، گرفتگی فیلتر یا مشکل پمپ | بررسی مدار، فیلتر و روغن |
| خرابی یاتاقان | صدای زوزه یا افزایش لرزش | سایش یا روانکاری نامناسب | بازرسی و تعویض |
| خرابی هیدرولیک | نوسان عملکرد یا مشکل تنظیم | خرابی پمپ، شیر یا نشتی | عیبیابی مدار و تعمیر قطعه معیوب |
| خرابی چرخ دنده | صدای کوبش یا ضربه | سایش یا آسیب دندانه | بررسی لقی و تعویض در صورت نیاز |
| ترک پوسته | نشتی یا صدای غیرعادی | تنش، ضربه یا خستگی | بازرسی تخصصی و تعمیر یا تعویض |
تعمیر شفت، بوش، اکسنتر و پوسته هیدروکن
ابتدا لقی بوش، تاب شفت، وضعیت سطوح کاری اکسنتر و سلامت محلهای نشیمن پوسته را اندازهگیری کنید. اگر شفت دچار سایش یا تاب شده است، امکان ماشینکاری و بازگرداندن آن به ابعاد مجاز را بررسی کنید؛ بوشی که لقی آن از محدوده مجاز خارج شده را تعویض کنید و اکسنتر را از نظر سایش و تغییر هندسه کنترل کنید. پوسته را نیز از نظر ترک، تغییر شکل و آسیب محل نشیمن بررسی کنید تا مشخص شود تعمیر آن کافی است یا تعویض قطعه لازم است.
تعمیر سیستم هیدرولیک و روغنکاری هیدروکن
ابتدا فشار و دمای روغن را اندازهگیری کنید و وضعیت پمپ، فیلترها، شیرهای کنترل، شیلنگها و مسیر گردش روغن را بررسی کنید. اگر فشار کاهش یافته یا دمای روغن بالا رفته است، قبل از ادامه کار علت را مشخص کنید؛ گرفتگی فیلتر، خرابی پمپ، نشتی یا اختلال در گردش روغن را بررسی و برطرف کنید. پس از تعمیر، فشار و دمای سیستم را در شرایط کاری کنترل کنید تا روانکاری بوشها، یاتاقانها و سایر قطعات متحرک پایدار بماند.
تعویض منتل کانکیو هیدروکن
ابتدا الگوی سایش منتل و کانکیو، تغییر پروفیل و وضعیت دانهبندی خروجی را بررسی کنید. اگر سایش نامتقارن ایجاد شده یا قطعات به حد مجاز سایش رسیدهاند، آنها را تعویض کنید؛ ادامه کار با قطعات ساییدهشده میتواند ظرفیت خردایش و کیفیت محصول را کاهش دهد. پس از نصب قطعات جدید، CSS را تنظیم کنید و دستگاه را تحت بار کنترل کنید تا دانهبندی، ظرفیت و عملکرد خردایش به شرایط موردنظر برسد.
اشتباهات رایج در تعمیر هیدروکن
- استفاده از روغن نامناسب
- بیتوجهی به لرزشهای اولیه
- کارکرد دستگاه با بوش خراب
- تنظیم نکردن CSS (دهانه خروجی)
- تأخیر در تعویض منتل و کانکیو
راهنمای نگهداری سنگ شکن هیدروکن (برای جلوگیری از تعمیرات پرهزینه)
- روغنکاری منظم با روغن مخصوص
- بازرسی دورهای فاصله کانکیو و منتل
- نظافت سیستم هیدرولیک و فیلترها
- تعویض بهموقع قطعات مصرفی
- بررسی روزانه لرزش و دمای دستگاه

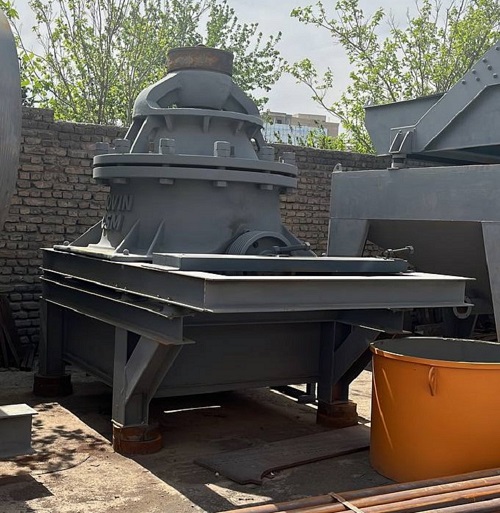

خدمات تعمیر هیدروکن نوین کراشر شامل چه مواردی است؟
تیم ما جوشکاری و تراش تاپ شل و باتم شل، ترمیم ترکها، تراش و پولیش شفت، تعمیر دندهها و بوشها و سرویس کامل قطعات و لوازم جانبی را انجام میدهد.
قطعات یدکی تعمیر سنگ شکن هیدروکن – موجود در نوین کراشر
ما کلیه قطعات مصرفی و یدکی هیدروکن را با بهترین کیفیت عرضه میکنیم:
| قطعه | توضیح | جنس |
|---|---|---|
| منتل | مخروط بالایی برای خردایش | فولاد منگنزی |
| کانکیو | مخروط ثابت دستگاه | فولاد ضد سایش |
| شفت اصلی | محور مرکزی چرخش | فولاد آبکاری شده |
| پمپ روغن | خنک کننده و روان ساز | هیدرولیکی |
| یاتاقان | نگهدارنده چرخش | ضد اصطکاک |
خدمات تخصصی نوین کراشر در تعمیر سنگ شکن هیدروکن
در نوین کراشر، تعمیر هیدروکن را از عیبیابی و بررسی وضعیت قطعات شروع میکنیم و بعد بر اساس نتیجه بازرسی، تعمیر، بازسازی یا تعویض قطعات را انجام میدهیم.
جوشکاری، تراشکاری و اصلاح زاویه تاپ شل و باتم شل: با دقت کامل زاویههای تاپ شل و باتم شل هیدروکن را بررسی و اصلاح میکنیم تا عملکرد سنگ شکن بهینه و یکنواخت باشد. این کار باعث کاهش لرزش و افزایش طول عمر دستگاه میشود.
ترمیم ترک خوردگی های تاپ شل و باتم شل: هر گونه ترک یا آسیب در پوستههای هیدروکن با جوش و روشهای تخصصی ترمیم میشود تا از شکستگی و توقف ناگهانی دستگاه جلوگیری شود.
تراش و پولیش شفت هیدروکن: شفت هیدروکن نقش حیاتی در عملکرد دستگاه دارد. تیم ما شفت را تراش و پولیش میکند تا اصطکاک کاهش یافته و حرکت روان و بدون گیر کردن انجام شود.
تعمیر و تعویض دندهها و بوشهای فولادی: دندهها و بوشها بخشهای حیاتی انتقال قدرت هستند. تعمیر یا تعویض این قطعات باعث کارکرد دقیق و بدون لرزش دستگاه میشود و از آسیبهای ثانویه جلوگیری میکند.
بازسازی و سرویس کامل کلیه قطعات و لوازم جانبی هیدروکن: تمامی قطعات داخلی و جانبی دستگاه بازرسی، تعمیر یا جایگزین میشوند. این سرویس جامع تضمین میکند که هیدروکن شما دوباره عملکردی بهینه و طول عمر بالا داشته باشد.
بازرسی و بالانس چرخشی روتور هیدروکن: روتور دستگاه را با تجهیزات پیشرفته بررسی و بالانس میکنیم تا حرکت چرخشی کاملاً یکنواخت باشد. این کار از لرزشهای اضافی، سایش زودهنگام قطعات و آسیب به پوسته جلوگیری کرده و راندمان دستگاه را افزایش میدهد.
تعویض و نصب رینگ و پوششهای محافظ پوسته: ما رینگها و پوششهای محافظ را بررسی، تعمیر یا تعویض میکنیم تا از ساییدگی و آسیب به پوسته هیدروکن جلوگیری شود و دوام دستگاه افزایش یابد.
تنظیم و کالیبراسیون فشار و فاصله بین قطعات داخلی: با تنظیم دقیق فاصلهها و فشار بین قطعات داخلی، عملکرد هیدروکن بهینه میشود و محصول نهایی با کیفیت و یکنواخت تولید میگردد.
بازرسی و تعمیر سیستم هیدرولیک و روانکاری: تمام بخشهای هیدرولیک و نقاط روان کاری دستگاه بازرسی و سرویس میشوند تا اصطکاک کاهش یابد و حرکات قطعات روان و بدون مشکل انجام شود.
برای مشاوره تخصصی و ثبت سفارش، با نوین کراشر در تماس باشید
همچنین میتوانید برای خرید دستگاه سنگ شکن هیدروکن و قطعات آن روی لینک های زیر کلیک کنید
چرا نوین کراشر انتخابی هوشمند است؟
✔️ بیش از ۱۰ سال تجربه در حوزه تجهیزات معدنی
✔️ قطعات اصلی با ضمانت
✔️ تعمیرات در محل یا در کارگاه
✔️ ارائه فاکتور رسمی و خدمات پس از تعمیر
✔️ پشتیبانی تلفنی برای مشاوره و عیبیابی سریع
تماس با ما برای مشاوره یا درخواست تعمیر
برای دریافت مشاوره رایگان یا ثبت سفارش تعمیرات سنگ شکن هیدروکن، با ما تماس بگیرید:
شماره تماس: 09127909964
ایمیل: info@novincrusher.com
سوالات متداول درباره تعمیرات هیدروکن
تعمیرات چقدر زمان میبرند؟
بسته به نوع خرابی، بین ۴ تا ۴۸ ساعت زمان نیاز است. خدمات فوری هم ارائه میدهیم.
آیا تعمیر در محل انجام میشود؟
بله. در صورت نیاز، تیم فنی ما در محل معدن یا کارخانه حاضر میشود.
گارانتی دارید؟
بله. تمام قطعات و تعمیرات دارای ضمانت اصالت و عملکرد هستند.
فقط هیدروکن تعمیر میکنید؟
خیر. ما انواع سنگ شکن فکی، کوبیت، ماسه ساز و سرند را نیز تعمیر میکنیم.
هزینه تعمیر هیدروکن به چه عواملی بستگی دارد؟
هزینه تعمیر بر اساس نوع خرابی، تعداد قطعات آسیب دیده، میزان ماشین کاری، قطعات مورد نیاز و حجم باز و بست دستگاه تعیین میشود. خرابی شفت، اکسنتر، بوش یا پوسته هزینه متفاوتی دارد و در صورت نیاز به تعویض قطعات اصلی، هزینه نهایی افزایش پیدا میکند.
قطعات تعویضی را هم خودتان تامین میکنید؟
بله. تمام قطعات هیدروکن موردنیاز تعمیرات را در مجموعه تأمین میکنیم.
