دستگاه دارای ورق بدنه 20میل میباشد.
دستگاه دارای ورق پره ها 80میل میباشد و شاسی از هاش 26سنگین میباشد.
دستگاه دارای پاالنی ازجنس منگنزی ضدسایش 830کیلویی میباشد.
دستگاه دارای روی سندان ها منگنزی ضدسایش میباشد و بین شاسی و بدنه 12عددضربه گیر الستیکی میباشد.
دستگاه دارای موتور110کیلووات میباشد.
دستگاه دارای چکش نایهارد 4صادراتی با نیم درصد مولیبدن عمیات شده میباشد.
شفت امو 40میباشد
پایه یاتاقان ورق ۳۰ میل
پره های روتور ورق ۸۰ میل
شفت طرح بوهرینگر یا قفلکن و لوله_شاسی زیر دستگاه H26 سنگین با ۱۲ عدد ضربه گیر دستگاه دارای جک هیدرولیک اتوماتیک
موتور ۱۵۰ اسب
شوت های ورودی و خروجی از ورق ۱۰ میل
چکش از جنس نای هارد یا های کروم ضدسایش
پایونیر منگنزی ضدسایش
روی سندان ۲۴ عدد منگنزی ضدسایش
مشخصات ذکر شده برای دستگاه HS10 میباشد (به عنوان مثال)
پاسخگو در ساعات 8 الی 17

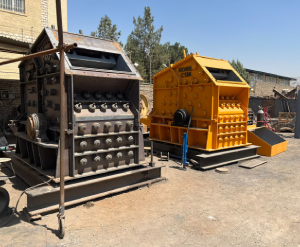

سنگ شکن کوبیت HS10 نوین کراشر، حاصل طراحی مهندسی برای خردایش پایدار در خطوط تولید شن و ماسه و معادن است. در نوین کراشر این دستگاه را با بررسی نوع سنگ، سختی خوراک، ظرفیت خط و شرایط واقعی کار طراحی و تولید میکنیم تا در کنار قدرت خردایش بالا، استهلاک قطعات کاهش پیدا کرده و خط تولید با کمترین توقف به کار خود ادامه دهد.
سنگ شکن کوبیت HS10 یک خرد کن ضربهای است که در مرحله دوم خردایش خط استفاده میشود؛ یعنی بعد از سنگ شکن فکی، سنگ را گرفته و با ضربه چکشها به اندازه و شکل مورد نیاز تبدیل میکند.
در طراحی این دستگاه، ما روی قدرت روتور، مقاومت قطعات سایشی و هماهنگی ظرفیت دستگاه با کل خط تمرکز میکنیم تا در کار مداوم معدن، هم کیفیت محصول حفظ شود و هم توقف خط کاهش پیدا کند.
| مشخصه فنی | مقدار |
|---|---|
| نوع دستگاه | سنگ شکن ضربهای |
| مدل دستگاه | HS10 |
| کاربرد | خردایش ثانویه و تولید مصالح دانهبندی شده |
| ظرفیت تولید | ۸۰ تا ۱۵۰ تن بر ساعت (بسته به نوع سنگ و تنظیمات دستگاه) |
| ابعاد دهانه ورودی | حدود ۲۰۰ × ۵۰۰ میلیمتر |
| حداکثر سایز خوراک ورودی | حدود ۱۵ تا ۲۰ سانتیمتر |
| تعداد روتور | ۱ عدد |
| تعداد چکش | ۴ عدد |
| وزن چکشها | حدود ۳۰ تا ۴۰ کیلوگرم (بسته به آلیاژ و طراحی) |
| جنس چکش | فولاد آلیاژی منگنزی، منگنزی مولیبدن دار یا نایهارد |
| جنس سندان | فولاد مقاوم به سایش |
| قطر روتور | حدود ۹۰۰ میلیمتر |
| عرض روتور | حدود ۱۰۰۰ میلیمتر |
| سرعت دوران روتور | حدود ۵۰۰ تا ۷۰۰ دور در دقیقه |
| توان الکتروموتور پیشنهادی | ۷۵ تا ۱۱۰ کیلووات |
| وزن تقریبی دستگاه | حدود ۸ تا ۱۰ تن |
| تنظیم خروجی | با تغییر فاصله سندان و شرایط کاری دستگاه |
| سیستم انتقال قدرت | تسمه و پولی صنعتی |
| بدنه دستگاه | فولاد صنعتی مقاوم با طراحی مناسب برای کار مداوم |
سنگ شکن کوبیت HS10 با استفاده از نیروی ضربهای روتور و چکشها، سنگ ورودی را خرد میکند. زمانی که سنگ وارد محفظه خردایش میشود، با چرخش روتور و برخورد چکشهای مقاوم به سندانها، عملیات خردایش انجام شده و خروجی با دانهبندی مشخص تولید میشود.
| مدل سفارش | مشخصات طراحی | مناسب برای |
|---|---|---|
| کوبیت HS10 استاندارد | طراحی معمولی با قطعات ضدسایش استاندارد | خطوط خردایش عمومی |
| کوبیت HS10 جکدار هیدرولیکی | مجهز به سیستم تنظیم و باز شدن هیدرولیکی | خطوط با کارکرد مداوم |
| کوبیت HS10 با چکش نایهارد | استفاده از چکش مقاوم به سایش | سنگهای سخت و ساینده |
| کوبیت HS10 با قطعات منگنزی مولیبدندار | افزایش مقاومت ضربهای و سایشی | معادن با خوراک سخت |
| کوبیت HS10 سفارشی معدن | طراحی بر اساس نوع سنگ و ظرفیت خط | پروژههای اختصاصی |
| زمان بررسی | کاری که اپراتور انجام دهد | دلیل |
|---|---|---|
| هر شیفت کاری | بررسی صدای دستگاه، لرزش و وضعیت خروجی | تشخیص سریع مشکل قبل از خرابی |
| روزانه | بازدید چکشها، سندانها و قطعات سایشی | جلوگیری از آسیب به بدنه دستگاه |
| هفتگی | بررسی پیچها، یاتاقانها و سیستم روغنکاری | افزایش عمر قطعات مکانیکی |
| هر ۵۰۰ ساعت کار | کنترل میزان سایش چکش و تنظیم فاصله سندان | حفظ کیفیت خردایش |
| هنگام کاهش ظرفیت | بررسی خوراک ورودی، تنظیمات و قطعات مصرفی | جلوگیری از افت راندمان خط |
در نوین کراشر، طراحی سنگ شکن کوبیت HS10 را بر اساس شرایط واقعی خط خردایش انجام میدهیم؛ نوع سنگ، ظرفیت تولید، میزان سایش و دانهبندی محصول نهایی، مبنای طراحی دستگاه قرار میگیرد.
مراحل تولید سنگ شکن کوبیت HS10:
| قطعه مورد استفاده | آلیاژ پیشنهادی | ویژگی فنی |
|---|---|---|
| چکش کوبیت | منگنزی مولیبدن دار | مقاومت بالا در برابر ضربه و سایش همزمان |
| چکش سنگهای سخت | نایهارد | سختی بالا و مناسب برای خوراکهای ساینده |
| سندان کوبیت | فولاد آلیاژی ضدسایش | تحمل ضربات متوالی و حفظ شکل کاری |
| بغل بند کوبیت | فولاد منگنزی و منگنزی مولیبدندار | محافظت از بدنه داخلی دستگاه در برابر سایش |
| روتور و قطعات مکانیکی تحت تنش | فولادهای آلیاژی مقاوم | تحمل بارهای چرخشی و تنشهای کاری |

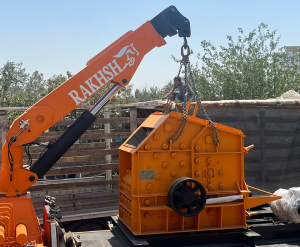

قبل از ارسال دستگاه، تمام بخشهای اصلی را کنترل میکنیم؛ از کیفیت ساخت و ابعاد قطعات گرفته تا بالانس روتور، وضعیت یاتاقانها و عملکرد مجموعه انتقال قدرت. تست نهایی دستگاه را انجام میدهیم تا کوبیت HS10 با اطمینان وارد خط تولید مشتری شود و در شرایط کاری واقعی عملکرد پایدار داشته باشد.
در پروژه معدن سنگ خاوران، قبل از طراحی دستگاه، شرایط خوراک ورودی و عملکرد خط موجود را بررسی کردیم. در بررسی اولیه، سختی سنگ، میزان سایش خوراک، ظرفیت مورد انتظار و دانهبندی خروجی را ارزیابی کردیم تا دستگاه بر اساس نیاز واقعی معدن تولید شود.
در فرآیند تولید، روتور، سیستم خردایش و قطعات مصرفی را متناسب با شرایط کاری معدن انتخاب کردیم. بعد از ساخت، بالانس روتور، کنترل قطعات سایشی و تست عملکرد دستگاه را انجام داده و پس از نصب در محل، تنظیمات اولیه را بر اساس رفتار واقعی خط انجام دادیم. نتیجه این پروژه، رسیدن به خردایش پایدار، کاهش توقفات ناشی از استهلاک قطعات و عملکرد هماهنگ دستگاه با مدار تولید معدن بود.
قیمت سنگ شکن کوبیت HS10 بر اساس مشخصات فنی دستگاه، نوع روتور، آلیاژ قطعات سایشی، توان موتور، تجهیزات جانبی و شرایط سفارش تعیین میشود.
| مدل دستگاه | مشخصات | قیمت تقریبی |
|---|---|---|
| کوبیت HS10 استاندارد | دستگاه کامل با قطعات ضد سایش معمولی | ۲.۸ تا ۳.۵ میلیارد تومان |
| کوبیت HS10 با چکش منگنزی مولیبدندار | مناسب کارکرد سنگینتر و سایش بالاتر | ۳.۲ تا ۴ میلیارد تومان |
| کوبیت HS10 با چکش نایهارد | مناسب سنگهای سخت و ساینده | ۳.۸ تا ۴.۸ میلیارد تومان |
| کوبیت HS10 جکدار | مجهز به سیستم تنظیم و تعمیرات آسانتر | ۴ تا ۵.۲ میلیارد تومان |
| کوبیت HS10 سفارشی معدن | طراحی بر اساس ظرفیت و شرایط اختصاصی خط | توافقی |
با توجه به نوسانات ارزی و تغییر قیمت ها در بازار جهت استعلام قیمت سنگ شکن کوبیت HS10 و قیمت قطعات کوبیت با کارشناسان نوین کراشر تماس بگیرید.
09127909964
برای اینکه خط تولید شما در مقرون به صرفهترین حالت ممکن طراحی شود، باید ظرفیت دستگاههای مختلف و شرایط تولید محصول کارخانه خود را در نظر بگیرید تا بتوانید بهترین انتخاب را بین دستگاههای سنگ شکن یا کراشر و قطعات دستگاه های سنگ شکن مختلف موجود در بازار داشته باشید. چنانچه در این راه نیاز به مشاوره داشتید، کارشناسان نوین کراشر پاسخ گوی سوالات شما خواهند بود.
جهت سفارش و خرید سنگ شکن کوبیت HS10 با کارشناسان ما تماس برقرار نمایید:
محصولات مرتبط
اگر دنبال خرید با چک هستی
همین الان تماس بگیر
3 دیدگاه برای سنگ شکن کوبیت Hs10
amir –
برای سنگهای خیلی سخت مثل گرانیت یا بازالت هم HS10 جواب میده؟ یا بهتره مدل بزرگتر بگیرم؟
novinadmin –
بله، HS10 برای سنگهای سخت مناسب است، اما اگر سنگ ورودی خیلی بزرگ یا بسیار سخت باشد، استفاده از فکی + HS10 بهترین ترکیب است. برای ظرفیت بالاتر مدل HS14 یا HS16 پیشنهاد میشود.
علی مرادی –
ما این دستگاه رو برای معدن شن و ماسه گرفتیم، نسبت به کوبیت قبلی استهلاک خیلی کمتری داشته. چکشها هم دوام خوبی داشتن.
novinadmin –
ممنون از اعتماد شما 🙏 خوشحالیم که از عملکرد دستگاه راضی هستید. در صورت نیاز به قطعات یدکی یا مشاوره فنی در خدمتتون هستیم.
مهدی رضایی –
برای خط خردایش با ظرفیت حدود ۵۰ تن در ساعت این مدل جواب میده یا باید مدل بالاتر بگیریم؟
novinadmin –
سلام جناب رضایی، بله HS10 برای ظرفیت ۴۰ تا ۶۰ تن در ساعت کاملاً مناسب هست. اگر قصد افزایش ظرفیت در آینده دارید، میتوانیم مدل بالاتر هم پیشنهاد بدهیم.
