نوع تیکنر: فلزی
جنس ورق بدنه: ST37
سرعت پاور: 0.2-0.3 Rpm
قطر: 12000 میلیمتر
شیب کف: 10 درجه
ضخامت ورق کف: 10 میلیمتر
تعداد پایه: 20 عدد
برای مشاهده تمامی ویژگی های محصول داخل توضیحات جدول قرار داده شده است
پاسخگو در ساعات 8 الی 17
در نوین کراشر، تیکنر تصفیه آب را بر اساس دبی واقعی آب، درصد جامدات دوغاب، نوع باطله، ظرفیت خط تولید، زمان ماند ذرات و راندمان بازیابی آب طراحی می‌کنیم. هدف ما فقط ساخت یک دستگاه نیست؛ بلکه طراحی سیستمی است که مصرف آب را کاهش دهد، پایداری خط تولید را افزایش داده و هزینه بهره برداری کارخانه را در بلندمدت پایین بیاورد.
تیکنر تصفیه آب دستگاهی است که با ته نشین کردن ذرات جامد موجود در دوغاب، آب شفاف را برای بازگشت مجدد به خط تولید بازیابی می‌کند و هم زمان لجن غلیظ را از کف مخزن تخلیه می‌کند. این تجهیز یکی از مهم‌ترین بخش‌های مدار آب در کارخانه‌های شن و ماسه، معادن و واحدهای فرآوری مواد معدنی است.
| مشخصه | مقدار قابل طراحی |
|---|---|
| قطر مخزن | ۶ تا ۳۰ متر |
| ظرفیت خوراک | ۳۰ تا ۱۲۰۰ مترمکعب بر ساعت |
| درصد جامدات ورودی | متناسب با نوع فرآیند |
| نوع مخزن | فولادی یا بتنی |
| سیستم محرک | گیربکس صنعتی دور پایین |
| جنس بازوها | فولاد ST52 |
| جنس مخزن | فولاد ضدسایش |
| سیستم تزریق فلوکولانت | اتوماتیک یا دستی |
| سیستم تخلیه لجن | پیوسته |
| راندمان بازیابی آب | تا بیش از ۸۵٪ (بسته به شرایط فرآیند) |
| نوع بهره‌برداری | پیوسته ۲۴ ساعته |
| قابلیت سفارشی‌سازی | دارد |

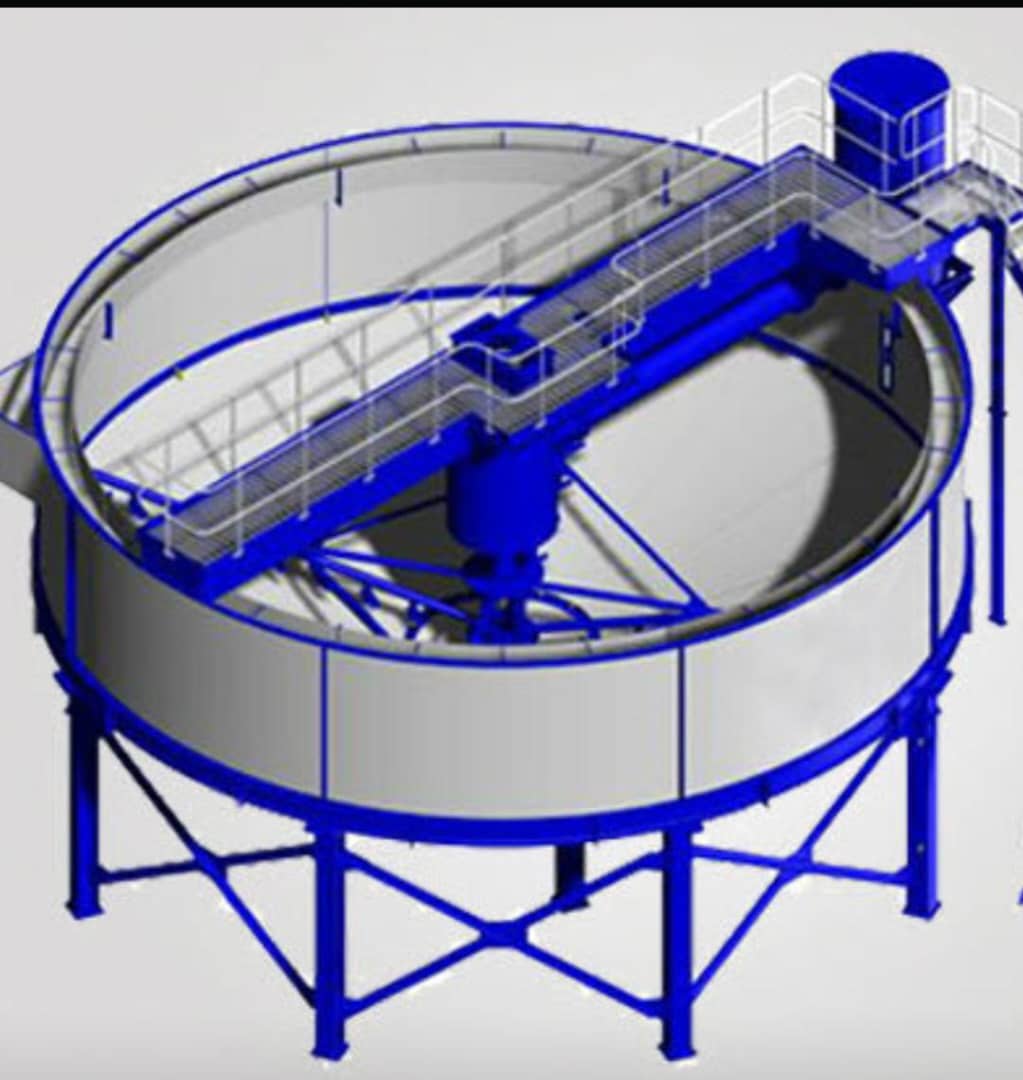

| قطعه | وظیفه |
|---|---|
| مخزن ته نشینی | ایجاد سطح مناسب برای ته نشینی ذرات |
| پل گردان | نگهداری و انتقال مجموعه محرک و بازوها |
| بازوی جمع کننده لجن | انتقال لجن ته نشین شده به مرکز مخزن |
| سیستم محرک | تأمین حرکت یکنواخت پل و بازوها |
| چاهک مرکزی | توزیع یکنواخت دوغاب ورودی |
| سیستم سرریز | جمع‌آوری آب زلال خروجی |
| لوله تخلیه لجن | خروج پیوسته لجن غلیظ |
| سیستم تزریق فلوکولانت | افزایش سرعت ته نشینی ذرات |
| تابلو برق و کنترل | مدیریت عملکرد دستگاه |
بزرگ‌ترین اشتباهی که در انتخاب تیکنر تصفیه آب مشاهده می‌کنیم، تصمیم‌گیری بر اساس قطر مخزن است؛ در حالی که قطر تنها یکی از پارامترهای طراحی است. اگر دبی دوغاب، درصد جامدات، سرعت ته‌نشینی ذرات، نوع فلوکولانت، زمان ماند، نرخ بارگذاری سطحی و مشخصات باطله به‌درستی محاسبه نشوند، حتی یک مخزن بزرگ نیز نمی‌تواند راندمان بازیابی آب مورد انتظار را ایجاد کند.
| نوع تیکنر | مناسب برای | مهم‌ترین ویژگی |
|---|---|---|
| تیکنر معمولی | کارخانه‌های شن و ماسه، سیلیس و خطوط فرآوری با دبی متوسط | متداول‌ترین نوع تیکنر با راندمان مناسب برای بازیابی آب و تغلیظ لجن |
| تیکنر صفحه‌ای (لاملار) | پروژه‌هایی با محدودیت فضا و دبی نسبتا بالا | استفاده از صفحات شیب‌دار برای افزایش سطح ته‌نشینی و کاهش ابعاد دستگاه |
| تیکنر لاملا | تصفیه پساب صنعتی، کارخانه‌های فرآوری و خطوط با ذرات ریز | سرعت ته نشینی بالا، اشغال فضای کمتر و راندمان بیشتر در بازیابی آب |
| تیکنر مخروطی عمیق | معادن سنگ‌آهن، مس، سرب و روی با درصد جامدات بالا | تولید لجن با غلظت بیشتر، کاهش حجم باطله و مناسب برای انتقال به فیلترپرس یا سد باطله |
| تیکنر جریان بالا | کارخانه‌های بزرگ با دبی زیاد و مدارهای آب بسته | طراحی ویژه برای پردازش حجم بالای دوغاب، بازیابی حداکثری آب و عملکرد پایدار در تولید مداوم |
انتخاب مدل مناسب تیکنر تصفیه آب به ظرفیت تولید، نوع ماده معدنی و میزان بازیابی آب مورد نیاز بستگی دارد.
در نوین کراشر، تیکنر تصفیه آب به صورت مستقل طراحی نمی‌شود. قبل از آغاز طراحی، کل مدار انتقال دوغاب و بازیابی آب توسط تیم مهندسی بررسی می‌شود تا تمامی تجهیزات با یکدیگر هماهنگ باشند و هیچ گلوگاهی در فرآیند ایجاد نشود.
تجهیزاتی که هم زمان بررسی می‌کنیم:

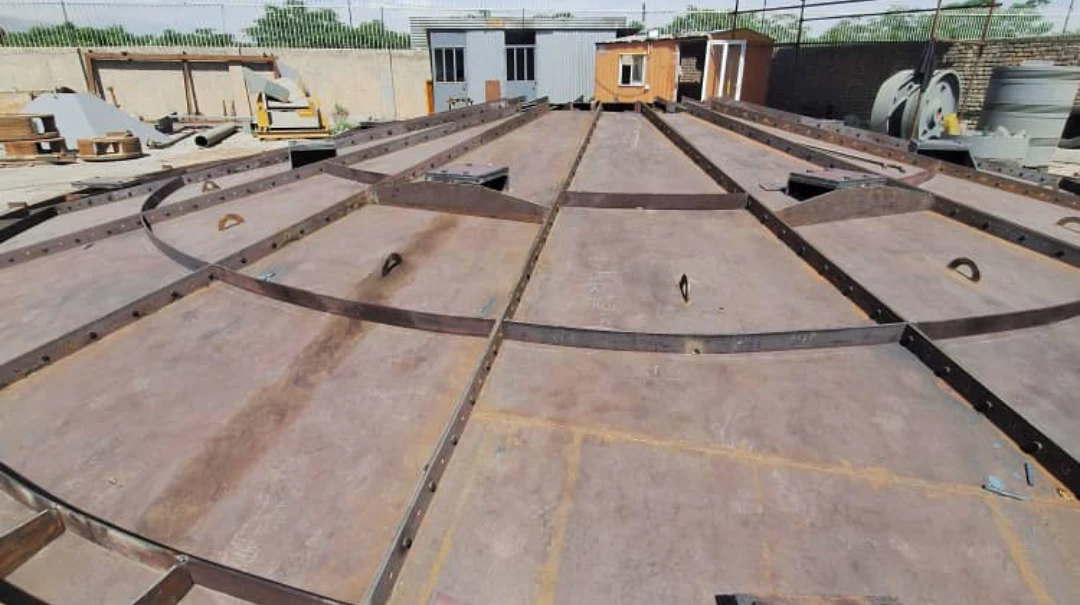

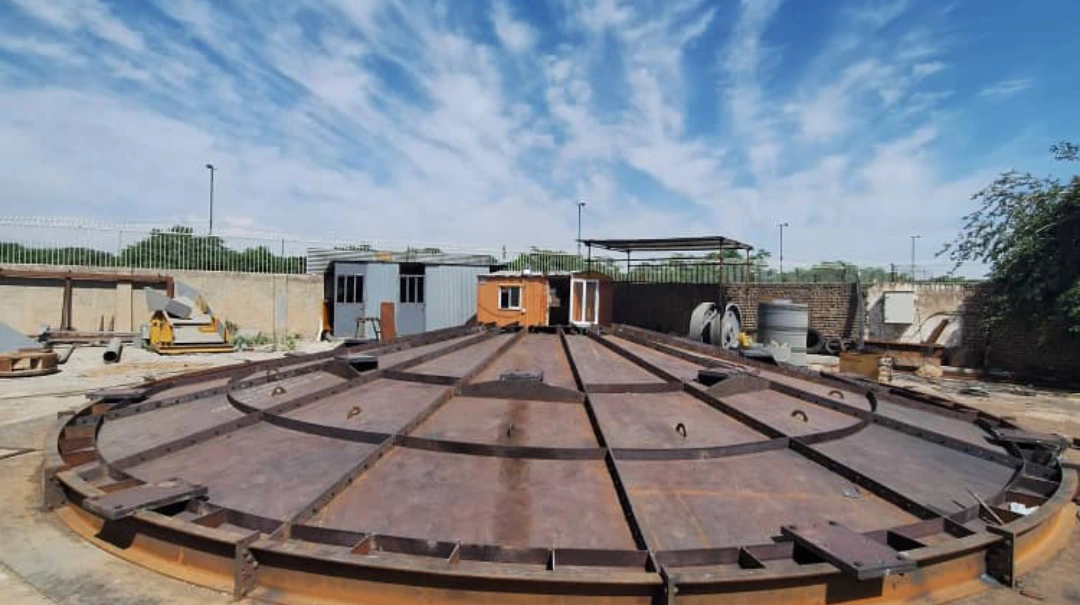

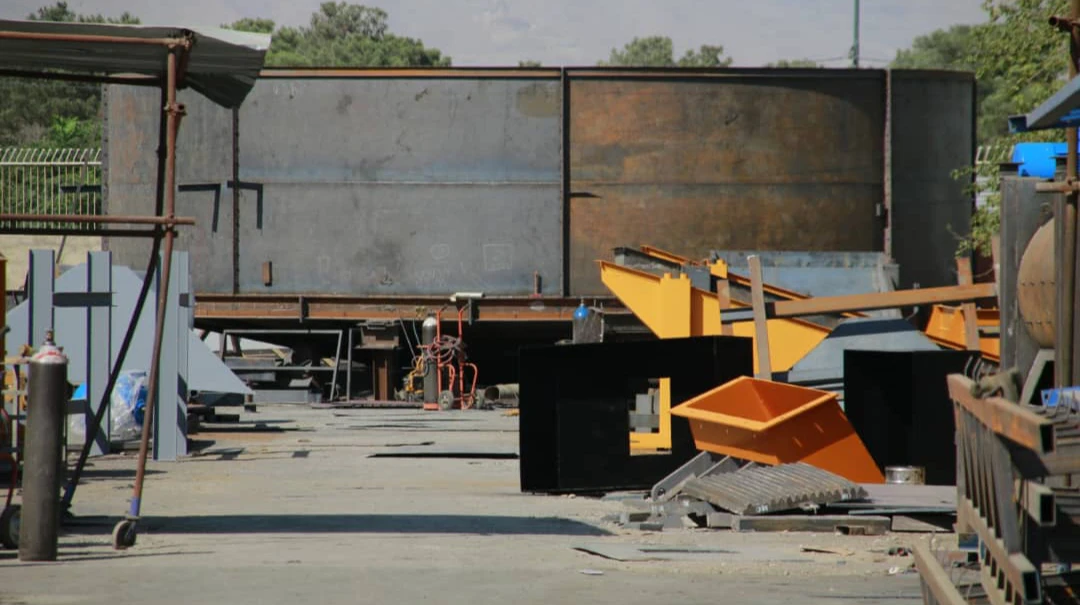

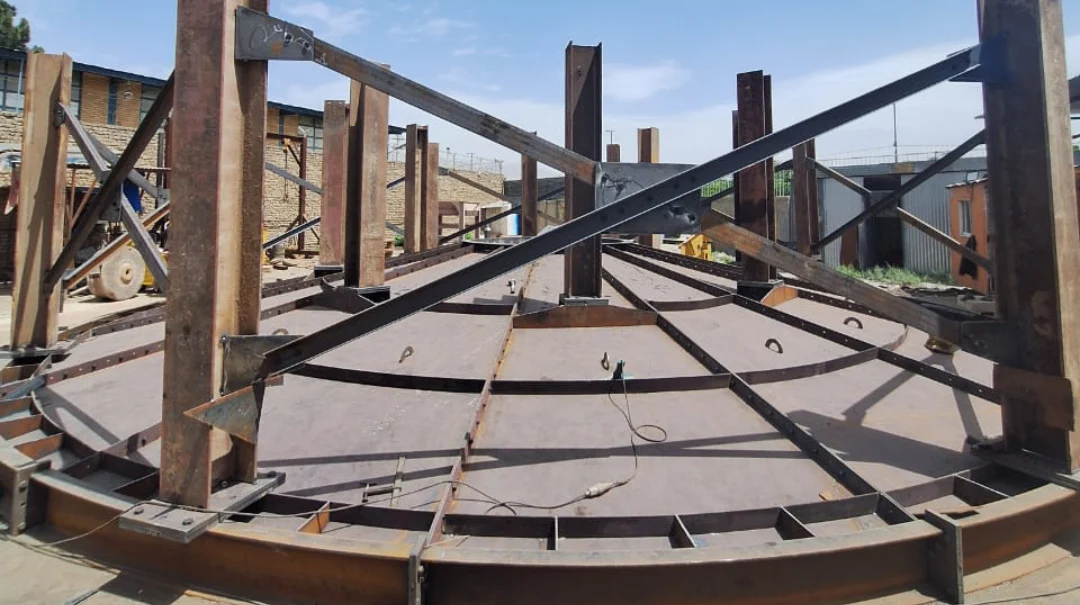

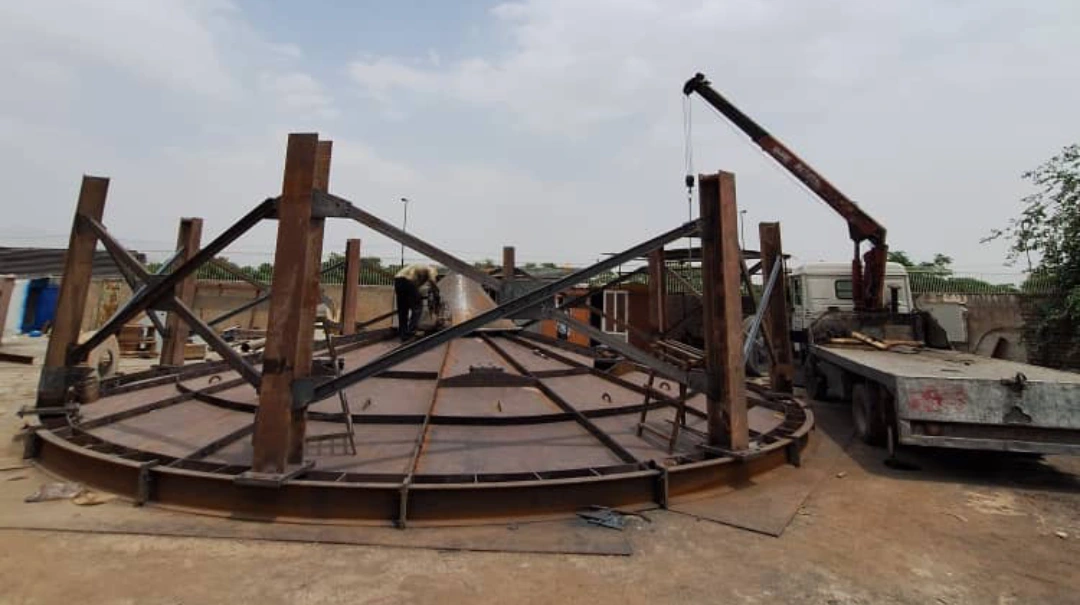

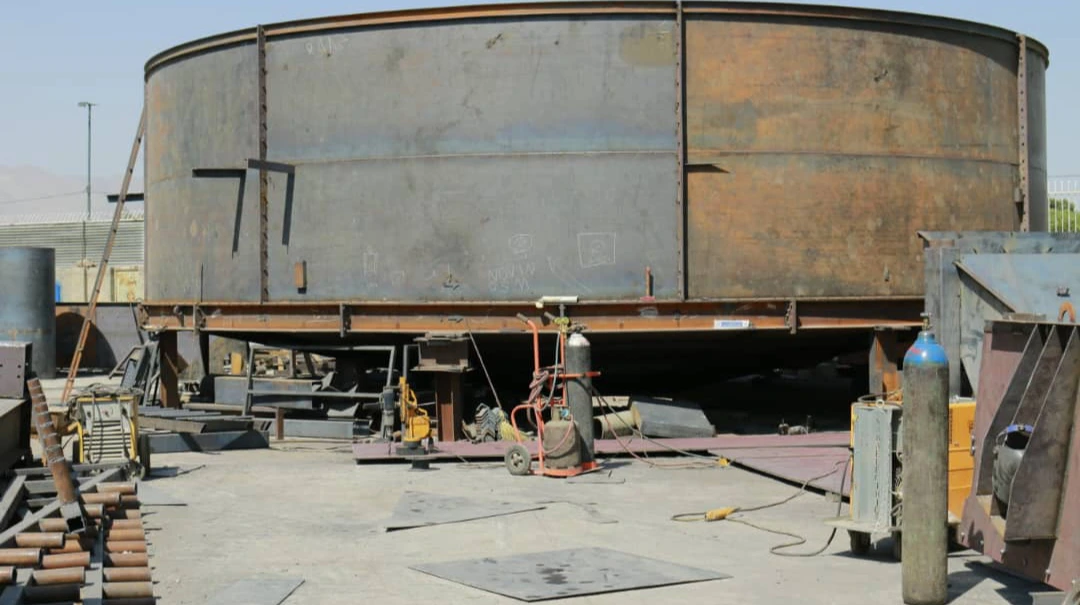

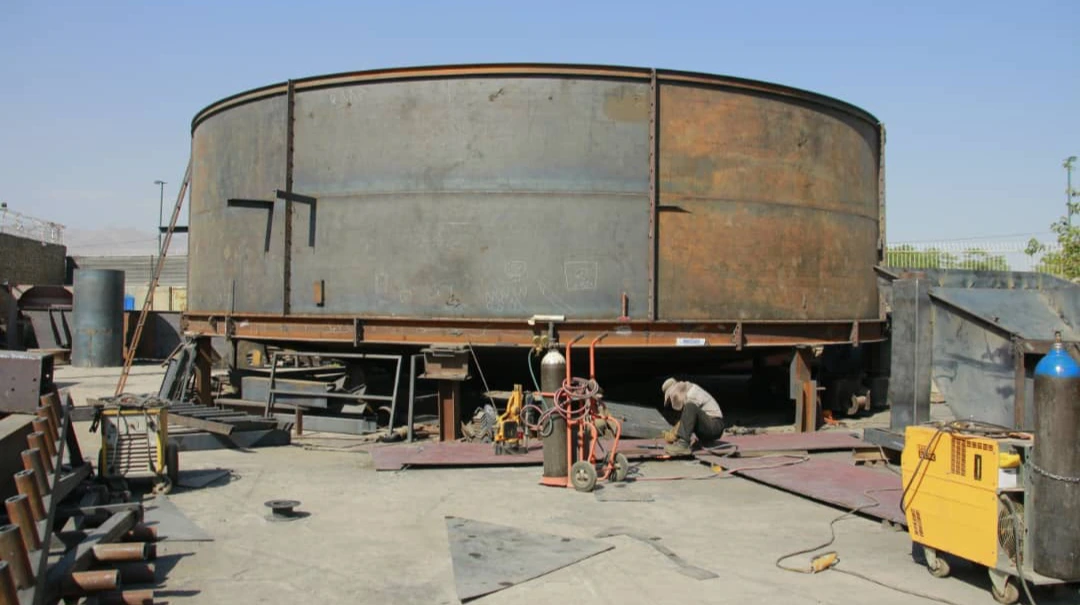

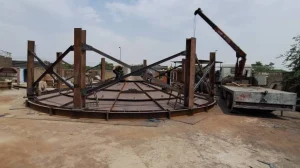

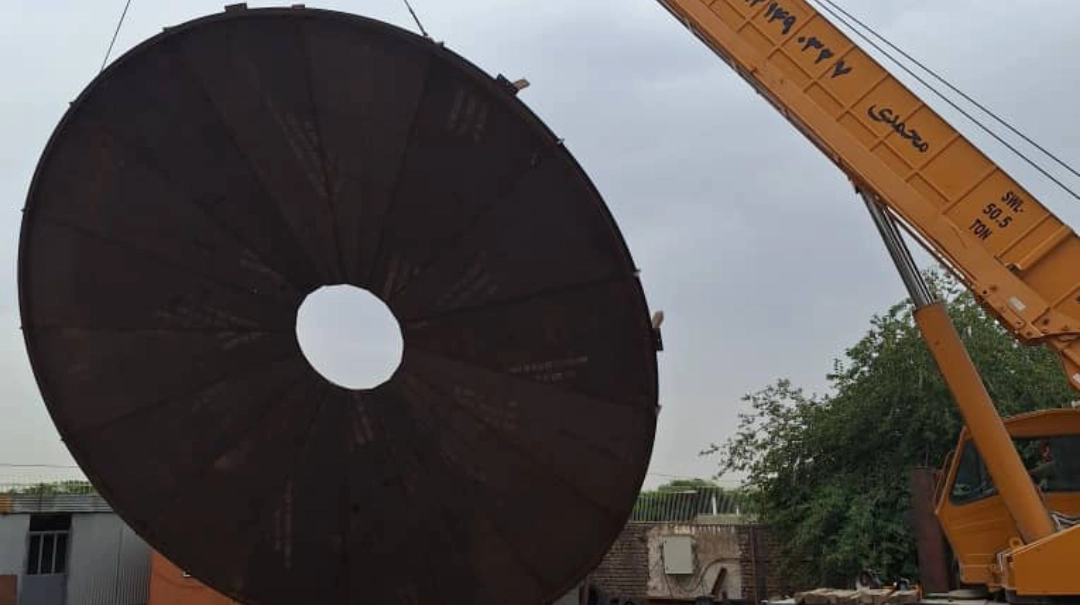

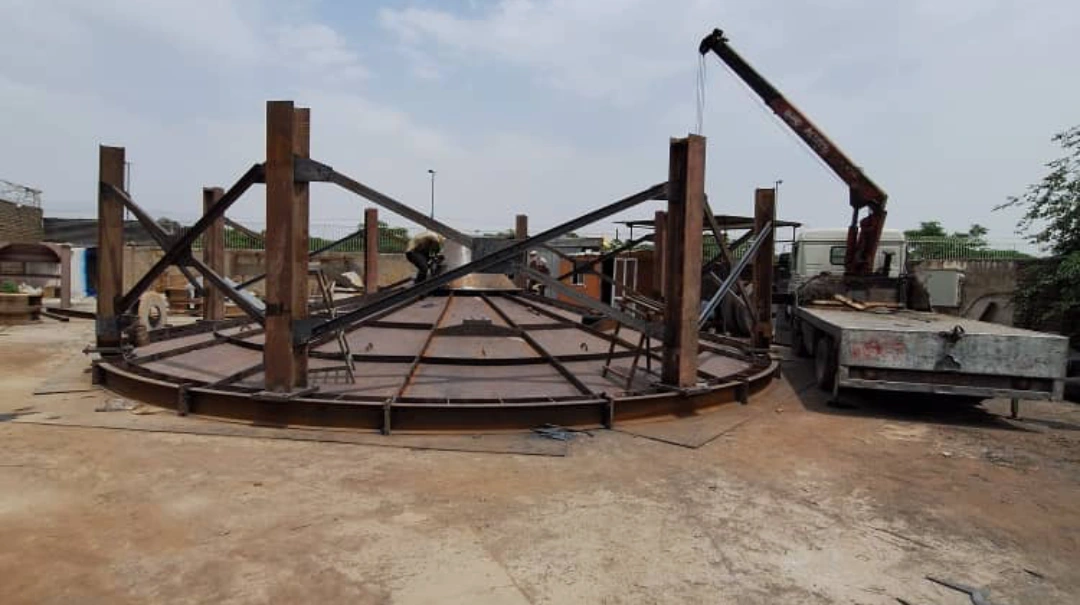

پس از نهایی شدن طراحی، تمامی قطعات در کارخانه نوین کراشر تحت کنترل مستقیم واحد مهندسی تولید می‌شوند تا دستگاه از نظر ابعادی، استحکام سازه و عملکرد مکانیکی مطابق نقشه‌های طراحی باشد.
مراحل ساخت تیکنر تصفیه آب:
۱. برش CNC ورق‌های فولادی
۲. مونتاژ اولیه قطعات اصلی
۳. جوش کاری مطابق دستورالعمل‌های فنی
۴. ماشین کاری قطعات دوار
۵. ساخت پل و بازوهای جمع کننده
۶. نصب مجموعه محرک و گیربکس
۷. مونتاژ سیستم تخلیه لجن
۸. رنگ‌آمیزی صنعتی ضدخوردگی
۹. کنترل کیفیت نهایی و آماده‌سازی برای ارسال
| قطعه | متریال مورد استفاده | دلیل انتخاب |
|---|---|---|
| بدنه مخزن | فولاد ST37 یا ST52 | استحکام بالا و قابلیت جوشکاری |
| پل گردان | فولاد ST52 | تحمل بار و جلوگیری از خمش |
| بازوی جمع کننده | فولاد سازه‌ای تقویت‌شده | مقاومت در برابر گشتاور |
| شفت اصلی | فولاد آلیاژی MO40 | مقاومت بالا در برابر پیچش |
| یاتاقان‌ها | برندهای صنعتی استاندارد | افزایش عمر کاری |
| پیچ و اتصالات | فولاد خشکه گرید 8.8 و 10.9 | تحمل تنش‌های سازه‌ای |
| پوشش داخلی | رنگ اپوکسی یا پوشش ضدخوردگی | افزایش مقاومت در محیط مرطوب |
| سیستم انتقال قدرت | گیربکس صنعتی دور پایین | حرکت یکنواخت و پایدار |
| لوله‌های انتقال | فولاد صنعتی یا پلی‌اتیلن مقاوم | کاهش خوردگی و افت فشار |
در نوین کراشر، قبل از بارگیری و ارسال تیکنر تصفیه آب از کارخانه به محل مشتری، مجموعه‌ای از آزمون‌های مکانیکی، سازه‌ای و عملکردی انجام می‌دهیم تا عملکرد تجهیز در شرایط کاری واقعی بررسی شده و احتمال توقف خط تولید پس از نصب به حداقل برسد.
کنترل‌های انجام شده قبل از تحویل تیکنر تصفیه آب:
اجرای سرویس‌های دوره‌ای باعث حفظ راندمان ته نشینی، افزایش عمر تجهیزات دوار و کاهش توقف‌های ناخواسته خط تولید می‌شود.
| دوره زمانی | عملیات پیشنهادی |
|---|---|
| روزانه | کنترل عملکرد پل، بازوها و وضعیت سرریز آب |
| هفتگی | بررسی روانکاری یاتاقان‌ها و گیربکس |
| ماهانه | کنترل پیچ‌های سازه، سیستم انتقال قدرت و بازوهای جمع کننده |
| هر سه ماه | بازدید کامل سیستم تزریق فلوکولانت و مسیر تخلیه لجن |
| هر شش ماه | کنترل ضخامت رنگ، خوردگی، وضعیت مخزن و تجهیزات مکانیکی |
| سالیانه | سرویس اساسی گیربکس، موتور، سیستم محرک و کالیبراسیون تجهیزات کنترلی |
قیمت تیکنر تصفیه آب، به قطر مخزن وابسته نیست. در محاسبه قیمت نهایی، ظرفیت واقعی فرآیند، مشخصات دوغاب، نوع سازه، توان سیستم محرک، متریال مصرفی، تجهیزات جانبی و سطح اتوماسیون بررسی می‌شود تا دستگاه متناسب با شرایط پروژه طراحی و ساخته شود.
| مدل | قطر تقریبی | ظرفیت تقریبی | قیمت حدودی |
|---|---|---|---|
| تیکنر ۶ متری | ۶ متر | ۳۰ تا ۶۰ مترمکعب بر ساعت | ۱.۸ تا ۲.۵ میلیارد تومان |
| تیکنر ۸ متری | ۸ متر | ۶۰ تا ۱۰۰ مترمکعب بر ساعت | ۲.۵ تا ۳.۸ میلیارد تومان |
| تیکنر ۱۰ متری | ۱۰ متر | ۱۰۰ تا ۱۸۰ مترمکعب بر ساعت | ۳.۸ تا ۵.۵ میلیارد تومان |
| تیکنر ۱۲ متری | ۱۲ متر | ۱۸۰ تا ۲۸۰ مترمکعب بر ساعت | ۵.۵ تا ۷.۵ میلیارد تومان |
| تیکنر ۱۵ متری و بالاتر | سفارشی | بر اساس طراحی پروژه | نیازمند استعلام قیمت |
به دلیل نوسانات ارز در کشور برای اطلاع از بروزترین قیمت ها لطفا با کارشناسان ما تماس بر قرار نمایید
یکی از تجربه‌هایی که بارها در پروژه‌های مختلف با آن روبه‌رو شده‌ایم، این بوده که مشکل اصلی کارخانه از خود تیکنر تصفیه آب نبوده، بلکه طراحی آن با شرایط واقعی خط تولید همخوانی نداشته است. در چندین پروژه، پس از بازدید میدانی و تحلیل عملکرد مدار، مشخص شد سرعت ته نشینی، نرخ تخلیه لجن و توزیع جریان داخل مخزن با ظرفیت واقعی کارخانه تطابق ندارد.
با باز طراحی تیکنر تصفیه آب بر اساس داده‌های بهره‌برداری، بدون افزایش ابعاد دستگاه یا مصرف آب، پایداری مدار بازیابی آب بهبود پیدا کرد، توقف‌های ناشی از سرریز کاهش یافت و عملکرد کل خط فرآوری یکنواخت‌تر شد.
در نوین کراشر، تیکنر تصفیه آب از صفر و بر اساس اطلاعات واقعی پروژه طراحی می‌شود. به همین دلیل قبل از شروع ساخت، رفتار دوغاب، مشخصات فرآیند، تجهیزات بالادست و پایین‌دست، شرایط بهره‌برداری و اهداف بازیابی آب توسط دفتر مهندسی بررسی می‌شود تا دستگاه پس از نصب، با مشکل مواجه نشود.
مزایای همکاری با نوین کراشر:
اگر برای انتخاب ظرفیت، قطر مخزن و طراحی تیکنر متناسب با خط تولید خود نیاز به بررسی فنی دارید، قبل از خرید با کارشناسان مهندسی نوین کراشر تماس بگیرید.
