چطور هیدروکن را ایمن نصب و راه اندازی کنیم؟
نصب و راه اندازی و خرید دستگاه هیدروکن نیازمند رعایت دقیق مراحل فنی و نکات ایمنی است تا عملکرد دستگاه بهینه باشد و خطرات احتمالی برای اپراتورها کاهش یابد. این فرآیند شامل آماده سازی فونداسیون، نصب شفت و پوسته‌ها، مونتاژ منتل و کانکیو، راه‌اندازی سیستم روغن کاری و تابلو برق و در نهایت تست عملکرد است. با رعایت دستورالعمل‌های ایمنی، کنترل دما و لرزش و آموزش صحیح اپراتور، هیدروکن با کارایی بالا و ایمنی کامل وارد خط تولید می‌شود.
معرفی کنترل‌ها و نمایشگر‌های هیدروکن
کنترل / نمایشگر | وظیفه | توضیح فنی و اهمیت |
کنترلر هیدروکن | نظارت بر عملکرد دستگاه | کنترل فشار روغن، دمای یاتاقان‌ها و حرکت شفت. هشدارها و قطع اضطراری در مواقع خطر ارائه می‌شود. |
تابلو برق هیدروکن | روشن/خاموش و حفاظت از دستگاه | شامل فیوز، کلید حرارتی و کلید اضطراری؛ حفاظت از موتور و پمپ روغن و مدیریت جریان برق دستگاه. |
نمایشگر فشار روغن | نشان‌دهنده فشار سیستم روغن | اپراتور با مشاهده فشار می‌تواند از عملکرد صحیح سیستم روغن کاری و روان کاری یاتاقان‌ها مطمئن شود. |
نمایشگر دمای یاتاقان‌ها | مانیتور دمای قطعات حساس | کمک می‌کند تا اپراتور قبل از آسیب دیدن یاتاقان‌ها، اقدام به توقف یا سرویس دستگاه کند. |
سیستم هشدار و ایمنی | اطلاع رسانی شرایط غیرعادی | شامل آلارم صوتی و چراغ هشدار؛ اپراتور را از مشکلات احتمالی یا نیاز به توقف دستگاه مطلع می‌کند. |
نکات نصب پیش از نصب هیدروکن
قبل از شروع نصب، این موارد را حتما بررسی کنید:
- فونداسیون: تراز بودن، استحکام و تحمل وزن دستگاه طبق نقشه فنی تایید شده باشد.
- برق و تابلو: ولتاژ، سیم‌کشی و کلیدهای اضطراری آماده و تست شده باشند.
- سیستم روغن: مخزن روغن پر، پمپ سالم و مسیرها بدون نشتی باشند.
- قطعات: شفت، منتل، کانکیو، بوش‌ها و یاتاقان‌ها سالم و آماده نصب باشند.
- ابزار: تمام ابزار و تجهیزات لازم (جرثقیل، تراز لیزری، آچار کالیبره و…) آماده باشند.
- ایمنی: تجهیزات ایمنی فردی (PPE) و تابلوهای هشدار در محل نصب موجود باشند.
- فضای کاری: محیط اطراف تمیز، بدون مانع و دارای تهویه مناسب باشد.
- نیروی متخصص: اپراتور و تیم نصب آموزش‌های لازم را دیده باشند.
رعایت این چک لیست، از بروز خطاهای رایج در نصب و آسیب به دستگاه جلوگیری می‌کند. اگر در هر مورد تردید دارید، با کارشناسان فنی نوین کراشر مشورت کنید.
جدول ابزار و تجهیزات لازم برای نصب هیدروکن
| ابزار / تجهیز | کاربرد اصلی | نکات فنی |
|---|---|---|
| جرثقیل یا لیفتراک | بلند کردن و جابجایی قطعات سنگین مانند بدنه، شفت و منتل | ظرفیت متناسب با وزن قطعات؛ حداقل ۱۰ تن |
| تراز لیزری یا شاقول | تراز کردن فونداسیون و بررسی هم ترازی شفت | دقت مناسب برای تراز نهایی |
| آچار تاپ شل و باتم شل | باز و بست مهره‌های بزرگ تاپ شل و باتم شل | استفاده از ابزار مخصوص هیدروکن |
| آچار کالیبره و گشتاورسنج | سفت کردن پیچ‌ها با گشتاور مشخص | مطابق دفترچه فنی دستگاه |
| جک هیدرولیک | تنظیم فاصله بین منتل و کانکیو | برای تنظیم دهانه خروجی |
| خط کش دیجیتال یا سنسور اندازه‌گیری | اندازه‌گیری دقیق فاصله کانکیو منتل | دقت حدود ۰.۳ میلی‌متر |
| گیج فشار (مانومتر) | بررسی فشار سیستم روغن کاری | مطابق محدوده فشار مجاز دستگاه |
| دماسنج یا سنسور دما | پایش دمای یاتاقان‌ها | بررسی دما طبق محدوده مجاز سازنده |
| مولتی متر | تست تابلو برق و سیم‌کشی | بررسی ولتاژ و جریان |
| گریس پمپ و ابزار روان کاری | روان کاری یاتاقان‌ها و بوش‌ها | استفاده از گریس مناسب |
| ابزار مکانیک عمومی | انجام عملیات عمومی نصب و تعمیر | شامل آچار، پیچ گوشتی و ابزارهای دستی |
| تجهیزات ایمنی فردی (PPE) | حفاظت از اپراتور هنگام نصب | کلاه، دستکش، عینک، کفش و گوشی ایمنی |
| جرثقیل دستی یا بالابر | جابه‌جایی قطعات در فضاهای محدود | مناسب قطعات سبک‌تر |
| مهاربند یا تسمه لیفت | بلند کردن و جابه‌جایی ایمن قطعات | استفاده از تسمه استاندارد با ظرفیت کافی |
| پایه‌های چوبی یا فلزی | قرار دادن قطعات هنگام نصب | جلوگیری از آسیب و تماس مستقیم قطعات با زمین |
استانداردهای فنی نصب هیدروکن
- تحمل بار فونداسیون حداقل ۱.۵ برابر وزن کل دستگاه
- مقاومت بتن فونداسیون حداقل C30
- مدت عمل‌آوری بتن حداقل ۷ روز (رسیدن به ۷۰٪ مقاومت)
- حداکثر صافی سطح فونداسیون ±۵ میلی‌متر
- حداکثر تراز افقی طولی ۰.۵ mm/m
- حداکثر تراز افقی عرضی (روی شفت اصلی) ۰.۱۵ mm/m
- حداکثر انحراف شعاعی موتور و شفت ۰.۱ میلی‌متر
- حداکثر انحراف محوری موتور و شفت ۰.۲ mm/m
- گشتاور پیش بست پیچ‌های فونداسیون (M36) ۴۵۰ N·m
- گشتاور بست نهایی پیچ‌های فونداسیون (M36) ۶۵۰ N·m
- فشار روغن سیستم روان‌کاری بین ۰.۸ تا ۱.۲ MPa
- دمای هشدار یاتاقان‌ها ۶۵°C
- دمای توقف اضطراری یاتاقان‌ها ۷۵°C
- حداکثر دمای برگشت روغن ۵۵°C

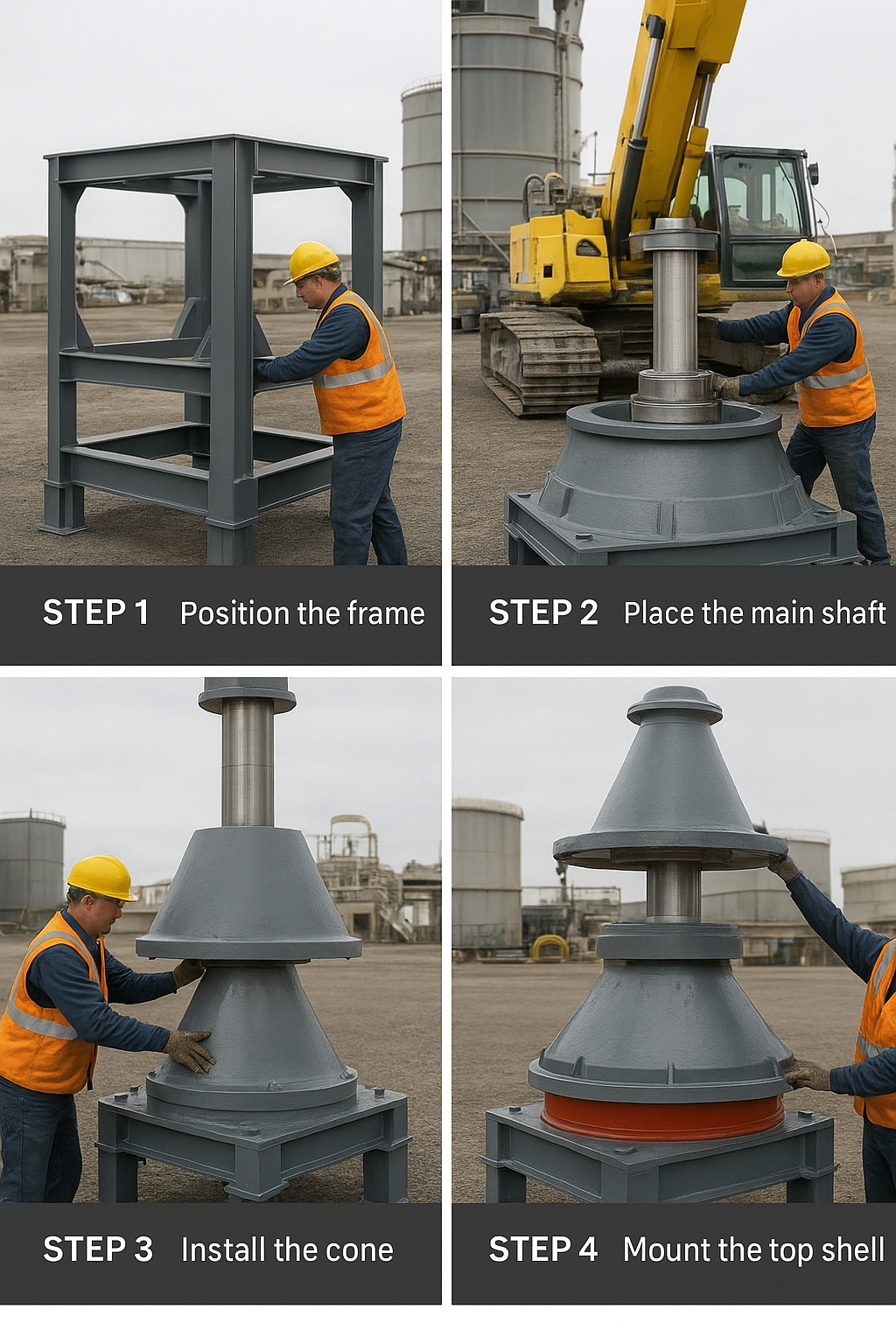

آموزش گام به گام نصب هیدروکن
گام ۱: آماده سازی فونداسیون
فونداسیون، پایه‌ای ترین بخش نصب هیدروکن است و باید کاملاً صاف، محکم و بدون لرزش باشد. هرگونه شیب یا ناهمواری باعث لرزش دستگاه، افزایش سایش یاتاقان‌ها و کاهش عمر قطعات می‌شود. قبل از شروع نصب، محل را تمیز کرده و مطمئن شوید که ابزار و تجهیزات نصب آماده هستند. دقت در این مرحله، امنیت و عملکرد درست کل دستگاه را تضمین می‌کند.
کارهایی که باید انجام دهید:
- تراز فونداسیون را با تراز لیزری یا شاقول بررسی کنید.
- سطح فونداسیون را از گرد و غبار، خاک و زباله‌ها پاک کنید.
- ابزار و تجهیزات نصب مانند آچار، جک و پیچ‌ها را آماده کنید.
- مطمئن شوید فونداسیون وزن هیدروکن و لرزش‌های احتمالی را تحمل می‌کند.
گام ۲: نصب شفت و پوسته‌ها
شفت اصلی هیدروکن محور حرکتی دستگاه است و نصب درست آن ضروری است. شفت باید روی یاتاقان‌ها قرار بگیرد و پوسته‌های دستگاه محکم بسته شوند. هم ترازی دقیق شفت اهمیت زیادی دارد، چون کوچک‌ترین انحراف باعث سایش سریع یاتاقان‌ها و قطعات خردایش می‌شود. قبل از بستن کامل پیچ‌ها، یاتاقان‌ها را روان کاری کرده و محور را به آرامی بچرخانید تا از حرکت آزاد و بدون گیر مطمئن شوید.
کارهایی که باید انجام دهید:
- شفت اصلی را روی یاتاقان‌ها قرار دهید و هم ترازی آن را بررسی کنید
- پوسته‌های دستگاه را با پیچ و مهره محکم ببندید.
- یاتاقان‌ها را با روغن یا گریس مناسب روان کاری کنید.
- محور را آرام بچرخانید و از حرکت آزاد و بدون مقاومت آن اطمینان پیدا کنید
گام ۳: نصب منتل و کانکیو
منتل و کانکیو، قطعات اصلی خطوط خردایش معدن هستند و باید با دقت بالا نصب شوند. فاصله بین منتل و کانکیو طبق نقشه هیدروکن تنظیم می‌شود تا خردایش بهینه انجام شود و فشار اضافی به شفت و یاتاقان وارد نشود. از ابزار دقیق برای نصب و محکم کردن پیچ‌ها استفاده کنید و در صورت وجود، واشرها و بوش‌های محافظ را نصب کنید.
کارهایی که باید انجام دهید:
- منتل و کانکیو را روی محور و بدنه قرار دهید.
- فاصله بین منتل و کانکیو را طبق نقشه فنی دستگاه تنظیم کنید.
- پیچ‌ها را با آچار کالیبره محکم کنید.
- واشرها و بوش‌های محافظ را در صورت نیاز نصب کنید.
برای دسترسی به خرید و فروش هیدروکن دست دوم حتما روی لینک بزنید.
گام ۴: راه اندازی سیستم روغن کاری و تابلو برق
سیستم روغن کاری و تابلو برق از اجزای مهم کنترل هیدروکن هستند. مخزن روغن باید پر شده و پمپ روغن عملکرد روان و بدون نشتی داشته باشد. کنترلر و تابلو برق را نصب و سیم کشی ها را طبق نقشه هیدروکن بررسی کنید. همچنین کلیدهای اضطراری و فیوزهای حفاظتی باید قبل از روشن کردن دستگاه تست شوند.
کارهایی که باید انجام دهید:
- مخزن روغن را پر کنید و پمپ روغن را تست کنید.
- کنترلر هیدروکن و تابلو برق را نصب و سیم کشی کنید.
- کلیدهای اضطراری و فیوزهای حفاظتی را بررسی و تست کنید.
- مطمئن شوید هیچ قطعه متحرکی بدون حفاظت باقی نمانده است.
گام ۵: تست اولیه و تنظیمات نهایی
بعد از نصب کامل، دستگاه باید برای چند دقیقه روشن شود تا عملکرد آن بررسی شود. لرزش، صدا و دمای قطعات را کنترل کنید. در صورت مشاهده هرگونه ایراد، دستگاه را خاموش کرده و مشکل را رفع کنید. پس از تأیید عملکرد صحیح، پیچ‌ها و اتصالات نهایی را محکم کنید تا هیدروکن آماده بهره برداری صنعتی شود.
کارهایی که باید انجام دهید:
- دستگاه را روشن کنید و چند دقیقه کار کند.
- لرزش، صدا و دمای قطعات را بررسی کنید.
- هر مشکل یا صدای غیرعادی را اصلاح کنید.
- پیچ‌ها و اتصالات نهایی را محکم کنید.

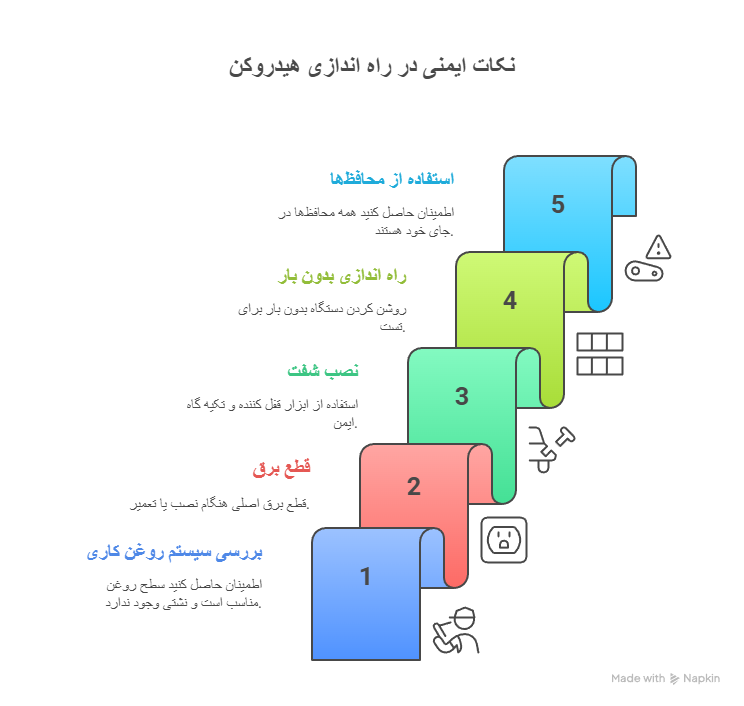

نکات ایمنی در راه اندازی هیدروکن
مرحله / وضعیت | نکات ایمنی مهم | توضیح فنی و دلیل اهمیت |
قبل از روشن کردن دستگاه | بررسی کامل سیستم روغن کاری | اطمینان حاصل کنید سطح روغن مناسب است و نشتی وجود ندارد؛ کمبود روغن باعث سوختن یاتاقان‌ها می‌شود. |
برق کشی و تابلو کنترل | قطع برق اصلی هنگام نصب یا تعمیر | هرگونه کار بر روی تابلو برق باید با برق قطع انجام شود تا خطر برق گرفتگی حذف شود. |
نصب شفت و قطعات دوار | استفاده از ابزار قفل کننده و تکیه گاه ایمن | هنگام نصب یا تنظیم شفت، از حرکت ناگهانی قطعات جلوگیری کنید تا خطر له شدگی یا شکستگی کاهش یابد. |
در زمان راه اندازی اولیه | روشن کردن دستگاه بدون بار (بدون سنگ) | دستگاه باید ابتدا بدون بار تست شود تا از عملکرد یکنواخت، روغن کاری صحیح و نبود لرزش غیرعادی اطمینان حاصل شود. |
در حال کار عادی | استفاده از محافظ‌ها و درپوش‌ها | همه محافظ‌های اطراف تسمه، کوپلینگ و بخش‌های دوار باید بسته باشند تا از خطر تماس جلوگیری شود. |
خطاهای رایج در نصب هیدروکن و راه حل آن‌ها
- تراز نبودن فونداسیون که علت آن صافی سطح بیش از حد مجاز یا عدم استفاده از تراز دقیق است. فونداسیون را با تراز لیزری کنترل و با ورق‌های نازک تنظیم کنید.
- نبودن هم محوری موتور و شفت که علت آن عدم استفاده از گیج هم محوری یا تنظیم نادرست است. با گیج عقربه‌ای، هم محوری را دقیق تنظیم کنید.
- آلوده بودن مدار روغن که علت آن عدم شستشوی لوله‌ها قبل از اتصال است. لوله‌ها را با هوای فشرده تمیز و روغن را با فیلتر پر کنید.
- گشتاور نامناسب پیچ‌ها که علت آن استفاده از آچار غیر کالیبره است. از ترک متر کالیبره استفاده کنید و گشتاور را طبق دفترچه تنظیم نمایید.
- لقی نامناسب شفت و بوش که علت آن عدم کنترل لقی حین نصب است. لقی را با فیلر گیج کنترل کنید (۰.۵–۰.۱ میلی‌متر).
- تست بدون بار ناکافی که علت آن عجله در راه‌اندازی است. حداقل ۲ ساعت بدون بار تست کنید و لرزش، دما و صدا را پایش نمایید.
- فشار نامناسب روغن که علت آن عدم تنظیم پمپ یا نشتی در مدار است. فشار را در محدوده ۰.۸–۱.۲ MPa تنظیم کنید.
ایمنی در نصب و راه اندازی هیدروکن با نوین کراشر
راه اندازی هیدروکن نیازمند دقت بالا و رعایت نکات ایمنی است. کوچک‌ترین غفلت در نصب، تنظیم شفت، روان کاری یا سیم کشی تابلو برق باعث آسیب به دستگاه یا خطر برای اپراتور می‌شود. تجربه نشان داده بسیاری از خرابی‌ها و حوادث در خطوط خردایش، ناشی از نصب غیر حرفه‌ای یا عدم آشنایی با سیستم کنترل و تابلو برق دستگاه است.
شرکت نوین کراشر با ارائه خدمات نصب و آموزش تخصصی هیدروکن این دغدغه را برای مشتریان رفع کرده است. تیم فنی ما، مراحل نصب را طبق استانداردهای صنعتی انجام می‌دهد، اپراتور و تیم تعمیرات را آموزش داده و تمامی نکات ایمنی را به صورت عملی نشان می‌دهد. همچنین پس از نصب، تست عملکرد، تنظیم سیستم روغن کاری و کنترل لرزش و دما انجام می‌شود تا دستگاه آماده بهره برداری صنعتی شود.
با استفاده از خدمات نصب و آموزش نوین کراشر، ایمنی پرسنل و طول عمر دستگاه تضمین می‌شود، بنابراین با اطمینان می‌توانید کامل خط تولید خود را راه اندازی کنید. برای بهره‌مندی از این خدمات و دریافت مشاوره تخصصی، کافیست با تیم فنی ما تماس بگیرید و از راهنمایی مهندسان مجرب بهره‌مند شوید.
سوالات متداول
1. مراحل اصلی نصب هیدروکن چیست؟
نصب هیدروکن شامل پنج مرحله است: آماده سازی فونداسیون، نصب شفت و پوسته‌ها، نصب منتل و کانکیو، راه اندازی سیستم روغن و تابلو برق و در نهایت تست اولیه و تنظیمات نهایی. هر مرحله نیاز به دقت و رعایت نکات ایمنی دارد تا عملکرد دستگاه بهینه باشد.
2. نوین کراشر خدمات نصب هیدروکن را ارائه می‌دهد؟
بله، نوین کراشر تیم فنی متخصص برای نصب و راه اندازی هیدروکن دارد. این خدمات شامل نصب کامل دستگاه، آموزش اپراتور، تنظیم سیستم روغن کاری، کنترل لرزش و دما و بررسی عملکرد دستگاه طبق استانداردهای صنعتی است.
3. نکات ایمنی مهم هنگام راه اندازی هیدروکن کدامند؟
برخی نکات کلیدی شامل بررسی سطح روغن، خاموش بودن برق هنگام نصب، استفاده از تجهیزات ایمنی فردی، اطمینان از قرارگیری محافظ‌ها و درپوش‌ها و آشنایی اپراتور با کلید اضطراری است. رعایت این نکات طول عمر دستگاه و ایمنی پرسنل را تضمین می‌کند.
4. پس از نصب، آموزش اپراتور هم ارائه می‌شود؟
بله، نوین کراشر خدمات آموزش عملی اپراتورها و تیم تعمیرات را ارائه می‌دهد. این آموزش شامل نحوه کنترل دستگاه، استفاده صحیح از تابلو برق و کنترلر، بررسی سلامت سیستم روغن و نگهداری روزانه است تا خط تولید با ایمنی و بهره وری کامل کار کند.
