سنگ شکن هیدروکن یکی از کلیدی‌ترین دستگاه‌های خردایش در معادن و کارخانه‌های شن و ماسه است که برای خرد کردن سنگ‌های سخت و نیمه سخت در مراحل دوم و سوم استفاده می‌شود. انتخاب مدل مناسب هیدروکن، روی راندمان تولید، کیفیت محصول نهایی و هزینه‌های نگهداری تاثیر دارد. در این مقاله، انواع مدل‌های هیدروکن، تفاوت آنها و کاربرد هر کدام را بررسی می‌کنیم.
مقایسه مدل‌های اصلی هیدروکن (۳۶، ۴۵، سوپریور و قلوه شکن)
| ویژگی | هیدروکن ۳۶ اینچ | هیدروکن ۴۵ اینچ | هیدروکن سوپریور | هیدروکن قلوه شکن |
|---|---|---|---|---|
| قطر منتل | حدود ۹۰۰ mm | حدود ۱۱۵۰ mm | حدود ۱۳۰۰ mm | متغیر (۹۰۰–۱۱۵۰ mm) |
| ظرفیت تولید | ۴۰–۸۰ تن/ساعت | ۸۰–۱۵۰ تن/ساعت | تا ۲۵۰ تن/ساعت | ۶۰–۱۴۰ تن/ساعت |
| مرحله خردایش | دوم و سوم | دوم یا سوم | اول یا دوم | اول (خردایش اولیه) |
| سنگ مناسب | آهک، گرانیت، بازالت متوسط | سنگ سخت و ساینده | سنگ فوق سخت | قلوه سنگ، آهک درشت |
| سیستم کنترل | روغن با مدار بسته | هیدرولیک کامل با شیر ایمنی | کنترل خودکار فشار هیدرولیک | — |
| مزیت خاص | اقتصادی، مناسب کارخانه‌های متوسط | توان خردایش بالا، بدنه سنگین | راندمان بالا، دانه‌بندی دقیق | کاهش استهلاک، تولید مصالح درشت |
| مناسب برای | کارخانه شن و ماسه متوسط | معادن بزرگ با بار زیاد | پروژه‌های صنعتی سنگین | خردایش اولیه سنگ‌های درشت و نرم |

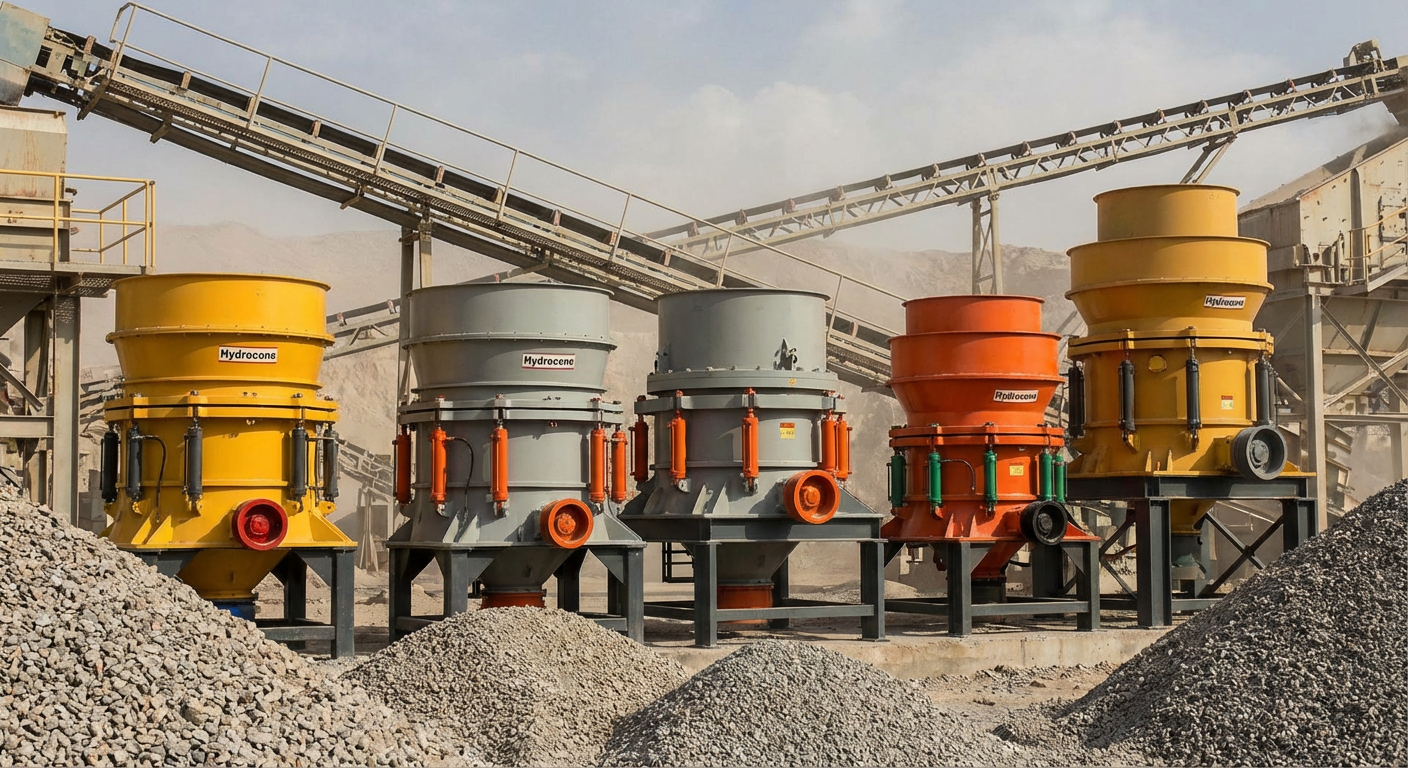

معرفی انواع مدل‌های سنگ شکن هیدروکن
1. هیدروکن ۳۶ اینچ
هیدروکن ۳۶ اینچ یکی از متداول‌ترین مدل‌ها برای خردایش مرحله دوم و سوم است و برای کارخانه‌های متوسط شن و ماسه و معادن مناسب است. این مدل دارای ساختار مکانیکی مستحکم، سیستم روغن کاری مطمئن و دهانه خروجی قابل تنظیم است که خروجی یکنواخت و قابل کنترل ارائه میدهد. نسبت به مدل‌های بزرگ‌تر، مانند ۴۵ اینچ، ظرفیت کمتری دارد و برای بار سنگین یا سنگ‌های فوق سخت طراحی نشده.
مشخصات فنی:
قطر منتل: حدود ۹۰۰ میلی‌متر
ظرفیت تولید: ۴۰ تا ۸۰ تن در ساعت (بسته به نوع سنگ)
نوع کاربرد: مرحله دوم خردایش
سنگ ورودی مناسب: سنگ آهک، گرانیت، بازالت متوسط
سیستم خنک کننده: روغن با مدار بسته
2. هیدروکن ۴۵ اینچ
هیدروکن ۴۵ اینچ با ظرفیت بالاتر و بدنه سنگین‌تر، برای معادن بزرگ و سنگ‌های سخت مناسب است. نسبت به هیدروکن ۳۶ اینچ، توان خردایش بیشتری دارد و دهانه بزرگ‌تر آن امکان عبور سنگ‌های ساینده و سخت‌تر را فراهم می‌کند. این مدل برای خطوط تولید با بار زیاد و خردایش مرحله دوم یا سوم مناسب است و دارای کنترل هیدرولیک و سیستم ایمنی پیشرفته است که در مدل ۳۶ اینچ وجود ندارد.
مشخصات فنی:
قطر منتل: حدود ۱۱۵۰ میلی‌متر
ظرفیت تولید: ۸۰ تا ۱۵۰ تن در ساعت
نوع کاربرد: مرحله دوم یا سوم خردایش در معادن بزرگ
سنگ ورودی مناسب: سنگ سخت و ساینده
سیستم کنترل: هیدرولیک کامل با شیر ایمنی
توصیه می کنم حتما به مقاله ی آموزش کار با دستگاه هیدروکن و نکات نصب سر بزنید.
3. هیدروکن سوپریور
هیدروکن سوپریور برای خردایش سنگ‌های فوق سخت در معادن بزرگ طراحی شده و نسبت به مدل ۴۵ اینچ، ساختار سنگین‌تر، شفت و بدنه مقاوم‌تر و ظرفیت بالاتری دارد. زاویه خردایش و کنترل دقیق دانه بندی آن، امکان تولید خروجی یکنواخت با راندمان بالا را فراهم می‌کند. این مدل برای سنگ‌های ساینده و سخت‌تر از ۴۵ اینچ کاربرد دارد و برای خطوط صنعتی بزرگ و پروژه‌های سنگین مناسب است.
مشخصات فنی:
قطر منتل: حدود ۱۳۰۰ میلی‌متر
ظرفیت تولید: تا ۲۵۰ تن در ساعت
نوع کاربرد: خردایش اولیه یا ثانویه سنگ‌های فوق سخت
مزیت خاص: راندمان بالا، کنترل دقیق دانه بندی
سیستم ایمنی: کنترل خودکار فشار هیدرولیک
4. هیدروکن قلوه شکن
هیدروکن قلوه شکن برای خردایش اولیه و مواد درشت طراحی شده و نسبت به مدل‌های دیگر، دهانه بازتر و سرعت چرخش پایین‌تری دارد تا از شکستگی ناخواسته و سایش زیاد جلوگیری کند. این مدل برای قلوه سنگ‌های رودخانه‌ای یا سنگ‌های آهکی درشت مناسب است و برخلاف هیدروکن ۳۶ یا ۴۵ اینچ، برای خردایش مرحله اول استفاده می‌شود. همچنین در مقایسه با مدل سوپریور، ظرفیت آن کمتر است ولی در خردایش سنگ‌های بزرگ و نرم، عملکرد بهینه و کم استهلاک ارائه میدهد.
مشخصات فنی:
قطر منتل: متغیر بسته به سفارش (۹۰۰ تا ۱۱۵۰ میلی‌متر)
ظرفیت تولید: ۶۰ تا ۱۴۰ تن در ساعت
نوع کاربرد: خردایش اولیه (سنگ‌های درشت یا رودخانه‌ای)
سنگ ورودی مناسب: قلوه سنگ، سنگ آهک، ماسه سنگ
مزیت: کاهش استهلاک و تولید مصالح درشت‌تر
حتما به مقاله ی خرید و فروش هیدروکن دست دوم سر بزنید.
جدول کامل انواع کانکیو و منتل هیدروکن
مدل هیدروکن | منتل | تاپشل | توضیح کاربردی | جزئیات فنی / نکات انتخاب |
۳۶-۲ | ۲ | ۴ | خردایش اولیه با ظرفیت متوسط و سنگ‌های متوسط سختی | زاویه مخروط کمتر، مناسب سنگ‌های نرم تا متوسط، طول عمر قطعات متوسط |
۳۶-۳ | ۳ | ۴ | خردایش یکنواخت سنگ‌های متوسط سختی و دانه بندی استاندارد | مقاومت بالاتر منتل، توصیه برای سنگ‌های سخت‌تر نسبت به مدل ۳۶-۲ |
۳۶-۴ | ۴ | ۴ | خردایش یکنواخت برای سنگ‌های سخت و ظرفیت متوسط | زاویه مخروط استاندارد، قابل استفاده برای اکثر معادن متوسط |
۳۶-۵ | ۴ | ۵/۵ | افزایش ظرفیت و خردایش سنگ‌های با سختی بالا | توصیه برای خطوط با ظرفیت بالا، عمر مفید منتل و کانکیو طولانی‌تر |
۳۶-۶ | ۴ | ۶ | مناسب برای تولید دانه بندی درشت‌تر و سنگ‌های سخت | زاویه مخروط بیشتر، برای خردایش سنگ‌های سخت و درشت |
۳۶-۶/۵ | ۴ | ۶/۵ | خردایش سنگ‌های سخت با ظرفیت بالاتر | ترکیبی از ظرفیت بالا و دانه بندی متوسط، مناسب برای تولید صنعتی |
۳۶-۷ | ۴ | ۷ | تولید دانه بندی صنعتی و خردایش سنگ‌های خیلی سخت | توصیه برای خطوط سنگین، استهلاک پایین، راندمان بالا |
۳۶-۸ | ۴ | ۸ | خردایش سنگ‌های خیلی سخت و تولید دانه بندی درشت صنعتی | زاویه مخروط حداکثری، مناسب سنگ‌های سخت و بزرگ، طول عمر زیاد |
حتما به مقاله ی تعمیر سنگ شکن هیدروکن و نگهداری دوره‌ای | نوین کراشر سر بزنید.
لیست قطعات مصرفی و یدکی هیدروکن
- منتل: مخروط متحرک، قطعه اصلی خردایش که روی شفت اصلی نصب می‌شود.
- کانکیو: مخروط ثابت داخل تاپشل که فاصله آن با منتل، اندازه محصول خروجی را تعیین می‌کند.
- بوش برنجی: کاهش اصطکاک قطعات متحرک.
- بوش اکسنتریک: ایجاد حرکت لنگ شفت اصلی.
- بوش اسپایدر: پشتیبانی از شفت اصلی در قسمت بالا.
- هدسنتر: نگه دارنده منتل و تنظیم موقعیت آن.
- دنده پینیون: انتقال حرکت از موتور به کرانویل.
- دنده کرانویل: انتقال حرکت به شفت اصلی.
- کف گرد: تحمل بار محوری شفت اصلی.
- یاتاقان: پشتیبانی از شفت و کاهش اصطکاک.
- واشر و آب بند: جلوگیری از نشتی روغن و آب.
- رینگ گردگیر: جلوگیری از ورود گرد و غبار به داخل دستگاه.
- شفت اصلی: محور مرکزی دستگاه (در صورت آسیب، تعویض می‌شود).
- تاپ شل: محفظه بالایی که کانکیو روی آن نصب می‌شود (در صورت ترک یا سایش شدید تعویض می‌شود).
راهنمای انتخاب هیدروکن مناسب
| معیار انتخاب | شرایط | مدل پیشنهادی |
|---|---|---|
| ظرفیت خط | تا ۸۰ تن/ساعت | هیدروکن ۳۶ اینچ یا ۲/۳۶ |
| ۸۰–۱۵۰ تن/ساعت | هیدروکن ۴۵ اینچ یا ۳/۳۶ | |
| ۱۵۰–۲۵۰ تن/ساعت | هیدروکن ۳۰۰۰ یا ۴۰۰۰ | |
| بیش از ۲۵۰ تن/ساعت | سوپریور، ۶/۵ یا ۸ | |
| سختی سنگ | نرم (آهک) | ۳۶ اینچ، ۲/۳۶ یا ریز شکن |
| نیمه سخت | ۴۵ اینچ یا ۳/۳۶ | |
| سخت (گرانیت، بازالت) | ۴۰۰۰ یا ۵ | |
| فوق سخت | سوپریور یا ۸ | |
| اندازه سنگ ورودی | تا ۱۵۰ mm | ۲/۳۶ یا ریز شکن |
| ۱۵۰–۳۰۰ mm | ۳۶ اینچ یا ۳۰۰۰ | |
| ۳۰۰–۴۵۰ mm | ۴۵ اینچ یا ۴۰۰۰ | |
| بیش از ۴۵۰ mm | قلوه شکن، ۵ یا ۶/۵ | |
| مرحله خردایش | ثانویه (بعد از فکی) | ۳۶ اینچ، ۴۵ اینچ یا ۳۰۰۰ |
| ثالثیه (خردایش نهایی) | ریز شکن یا سوپریور | |
| اولیه (سنگ درشت) | قلوه شکن | |
| نوع محصول | ماسه ریز و استاندارد | ریز شکن |
| شن درشت (قلوه) | قلوه شکن یا ۵ | |
| ترکیبی شن و ماسه | ۳۰۰۰، ۴۰۰۰ یا سوپریور | |
| بودجه و نگهداری | اقتصادی | ۳۶ اینچ یا ۲/۳۶ |
| راندمان بالا، تحمل هزینه بیشتر | سوپریور یا ۸ |
خرید سنگ شکن هیدروکن از نوین کراشر
در نوین کراشر هیدروکن را با کیفیت تضمین شده و مطابق با نیاز خط تولید شما تولید و عرضه می‌کنیم. تیم فنی ما قبل از خرید شما را راهنمایی می‌کند تا مدل مناسب را انتخاب کنید. نصب و راه‌اندازی نیز توسط متخصصان ما انجام می‌شود و خدمات تعمیرات و سرویس دوره‌ای نیز در محل یا کارگاه ما ارائه می‌گردد.
مزایایی که ارائه می‌دهیم:
- ۱ سال گارانتی و خدمات مادام العمر ناشی از ساخت دستگاه
- مشاوره قبل از خرید
- پشتیبانی پس از فروش
- نصب و راه‌اندازی توسط تیم فنی
- تعمیرات و سرویس دوره‌ای
- سفارشی‌سازی مطابق نیاز خط تولید
- ارسال به سراسر کشور
- تامین قطعات یدکی اصلی
برای ثبت سفارش و دریافت قیمت، با کارشناسان ما تماس بگیرید.
سوالات متداول درمورد انواع هیدروکن
１. نوین کراشر کدام مدل‌های هیدروکن را تولید می‌کند؟
نوین کراشر انواع مدل‌های هیدروکن ۳۶ اینچی، با ظرفیت‌ها و ترکیب‌های مختلف منتل و کانکیو تولید می‌کند. هر مدل برای نوع خاصی از سنگ و دانه بندی طراحی شده و با کنترل کیفیت دقیق کارخانه به مشتریان عرضه می‌شود.
２. هیدروکن‌های نوین کراشر چه مزایایی نسبت به نمونه‌های مشابه دارند؟
هیدروکن‌های تولیدی با مواد مقاوم، طراحی صنعتی بهینه، راندمان بالا و عمر طولانی قطعات عرضه می‌شوند. همچنین سیستم روغن کاری و کنترل دقیق باعث عملکرد پایدار و کاهش استهلاک می‌شود، که آنها را از نمونه‌های غیر استاندارد یا دست دوم متمایز می‌کند.
３. نوین کراشر کدام قطعات یدکی هیدروکن را ارائه میدهد؟
نوین کراشر قطعات یدکی اصلی شامل منتل، کانکیو، تاپشل، هوزینگ، شفت اصلی، یاتاقان‌ها و سیستم روغن کاری را عرضه می‌کند. این قطعات با کیفیت بالا و هماهنگ با دستگاه طراحی شده‌اند تا عملکرد هیدروکن در طولانی مدت بهینه باشد.
４. چگونه می‌توانم هیدروکن یا قطعات یدکی خریداری کنم؟
برای خرید هیدروکن یا قطعات یدکی اصلی، بهترین راه تماس مستقیم با تیم فروش نوین کراشر است. کارشناسان فنی آماده ارائه مشاوره برای انتخاب مدل مناسب، توضیح مشخصات فنی و راهنمایی در نصب و راه اندازی هستند.
